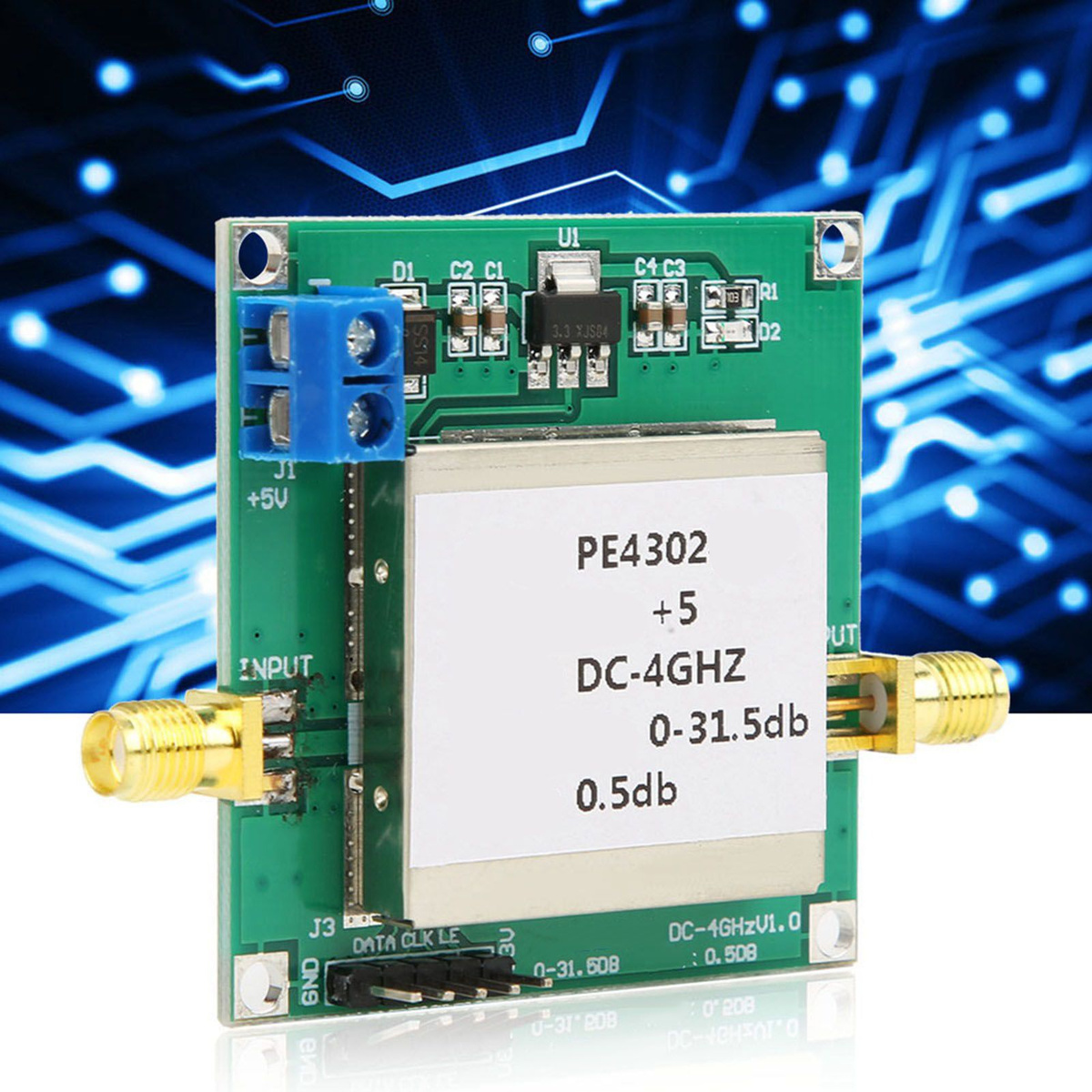

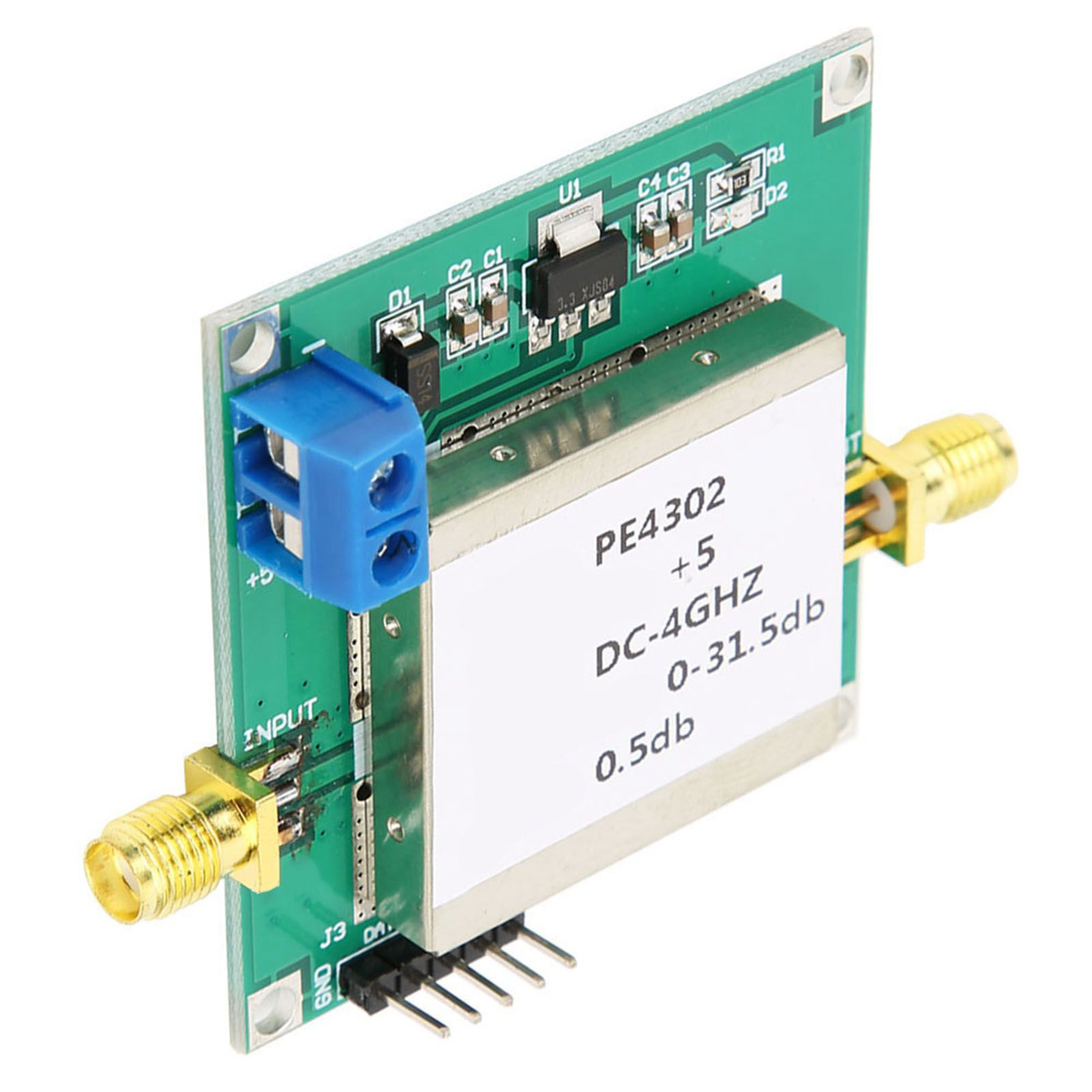

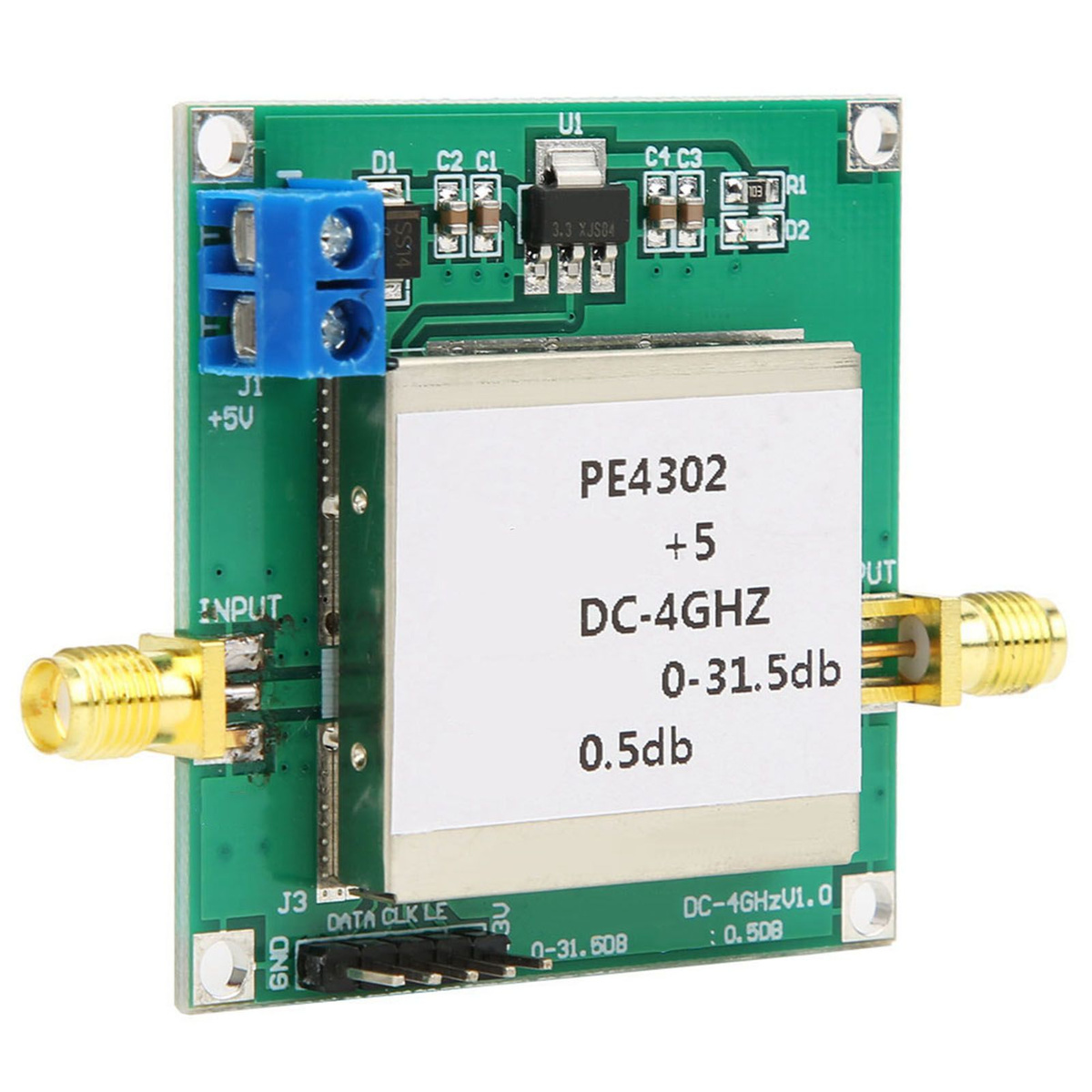

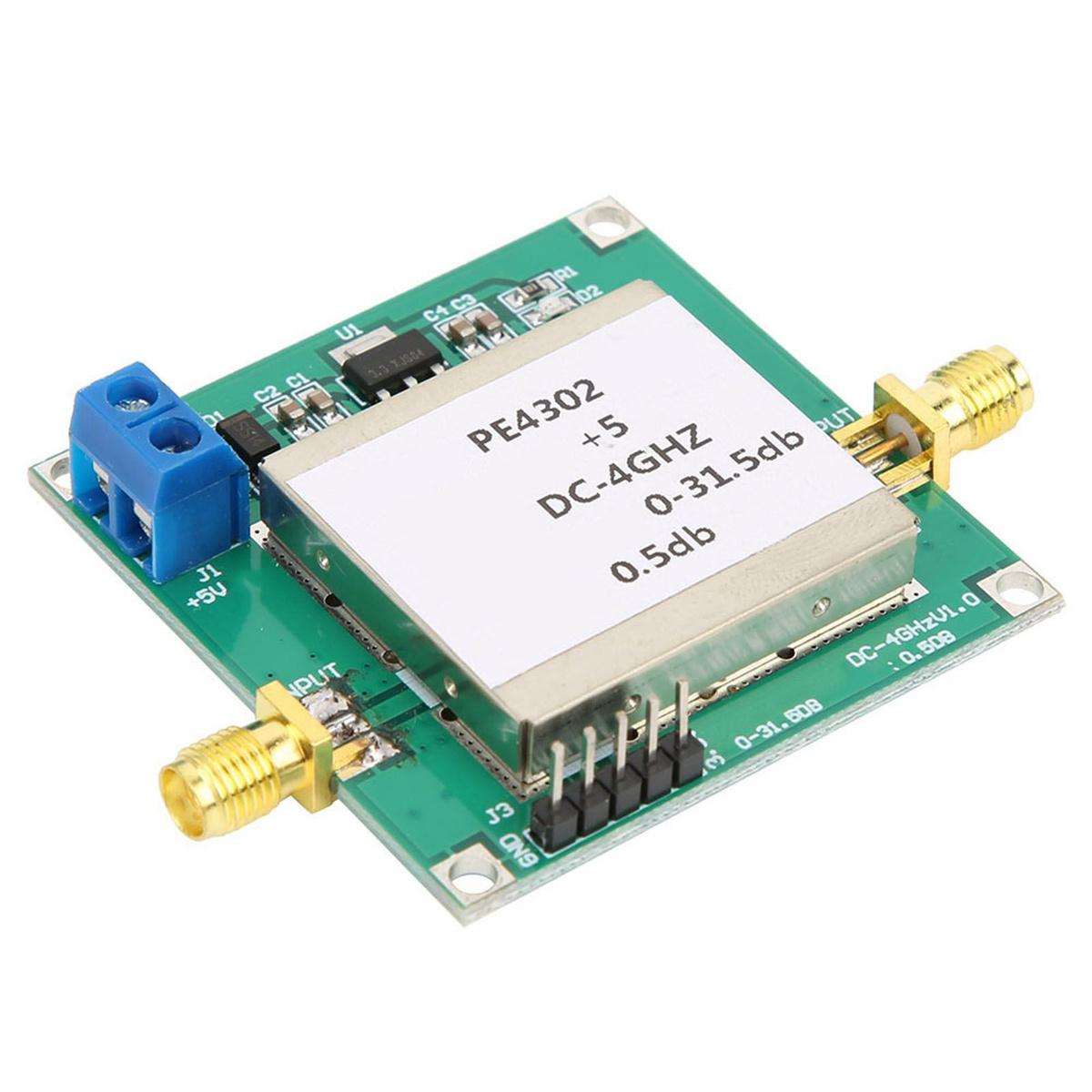

Характеристики:1. PE4302 — это высоколинейный 6-битный цифровой ступенчатый РЧ-аттенюатор с шагом «DSA» в диапазоне от 0,5 дБ до 31,5 дБ.
2. Диапазон частот ослабляется от DC-4000 МГц. Этот радиочастотный DSA с сопротивлением 50 Ом обеспечивает параллельные и последовательные интерфейсы управления КМОП, которые работают от одного источника питания 3 В.
3. Поддерживает высокую точность затухания частоты и температуры.
4. Он также имеет уникальный интерфейс управления, который позволяет пользователю выбирать начальное состояние затухания при включении питания.
5. Он имеет экранированный корпус и противообратный защитный диод, надежный в использовании.
2. Диапазон частот ослабляется от DC-4000 МГц. Этот радиочастотный DSA с сопротивлением 50 Ом обеспечивает параллельные и последовательные интерфейсы управления КМОП, которые работают от одного источника питания 3 В.
3. Поддерживает высокую точность затухания частоты и температуры.
4. Он также имеет уникальный интерфейс управления, который позволяет пользователю выбирать начальное состояние затухания при включении питания.
5. Он имеет экранированный корпус и противообратный защитный диод, надежный в использовании.
Спецификация:Состояние: 100% новый
Тип изделия: Модуль радиочастотного аттенюатора
Материал: пластик
Применение продукта:
PE4302 — это высоколинейный 6-битный цифровой ступенчатый ВЧ-аттенюатор с шагом «DSA» от 0,5 дБ до 31,5 дБ. Частотный диапазон ослаблен от DC-4000 МГц. Этот радиочастотный DSA с сопротивлением 50 Ом обеспечивает параллельные и последовательные интерфейсы управления КМОП, которые работают от одного источника питания 3 В и поддерживают высокую точность затухания частоты и температуры. Он также имеет уникальный интерфейс управления, который позволяет пользователю выбирать начальное состояние затухания при включении питания. Он имеет экранированный корпус и диод защиты от обратного хода.
Технические индикаторы
1. Напряжение питания: 5 В постоянного тока (типичное значение тока 5 мА).
2. Программируемый диапазон ослабления усиления: от 0 до 31,5 дБ. Шаг 0,5 дБ. Входное и выходное сопротивление: 50 Ом.
3. Модуль поддерживает режим параллельного порта и последовательного порта, а также функцию выбора статуса загрузки.
4. Полоса пропускания: от 1 МГц до 4 ГГц (значение затухания различно на разных частотах, подробности см. на индикаторе кривой S21)
5. С металлической защитой корпуса.
Различные конфигурации режимов
1. Конфигурация последовательного режима: отсоедините J5, J7, J6, закоротите J4.
Трехпроводной последовательный режим, контакты: GND DATA CLK LE 3,3 В.
2. Конфигурация режима управления параллельным портом C0.5-C16: отсоедините J4 J7, закоротите J5 J6.
3. Конфигурация режима управления параллельным портом PUP: отсоедините J4 J5, закоротите J7 J6.
Векторный анализатор цепей измеряет S21 (при различных значениях затухания).
Тип изделия: Модуль радиочастотного аттенюатора
Материал: пластик
Применение продукта:
PE4302 — это высоколинейный 6-битный цифровой ступенчатый ВЧ-аттенюатор с шагом «DSA» от 0,5 дБ до 31,5 дБ. Частотный диапазон ослаблен от DC-4000 МГц. Этот радиочастотный DSA с сопротивлением 50 Ом обеспечивает параллельные и последовательные интерфейсы управления КМОП, которые работают от одного источника питания 3 В и поддерживают высокую точность затухания частоты и температуры. Он также имеет уникальный интерфейс управления, который позволяет пользователю выбирать начальное состояние затухания при включении питания. Он имеет экранированный корпус и диод защиты от обратного хода.
Технические индикаторы
1. Напряжение питания: 5 В постоянного тока (типичное значение тока 5 мА).
2. Программируемый диапазон ослабления усиления: от 0 до 31,5 дБ. Шаг 0,5 дБ. Входное и выходное сопротивление: 50 Ом.
3. Модуль поддерживает режим параллельного порта и последовательного порта, а также функцию выбора статуса загрузки.
4. Полоса пропускания: от 1 МГц до 4 ГГц (значение затухания различно на разных частотах, подробности см. на индикаторе кривой S21)
5. С металлической защитой корпуса.
Различные конфигурации режимов
1. Конфигурация последовательного режима: отсоедините J5, J7, J6, закоротите J4.
Трехпроводной последовательный режим, контакты: GND DATA CLK LE 3,3 В.
2. Конфигурация режима управления параллельным портом C0.5-C16: отсоедините J4 J7, закоротите J5 J6.
3. Конфигурация режима управления параллельным портом PUP: отсоедините J4 J5, закоротите J7 J6.
Векторный анализатор цепей измеряет S21 (при различных значениях затухания).
Список пакетов1 модуль цифрового радиочастотного аттенюатора PE4302
Комплектация
1 модуль цифрового радиочастотного аттенюатора PE4302
