Описание

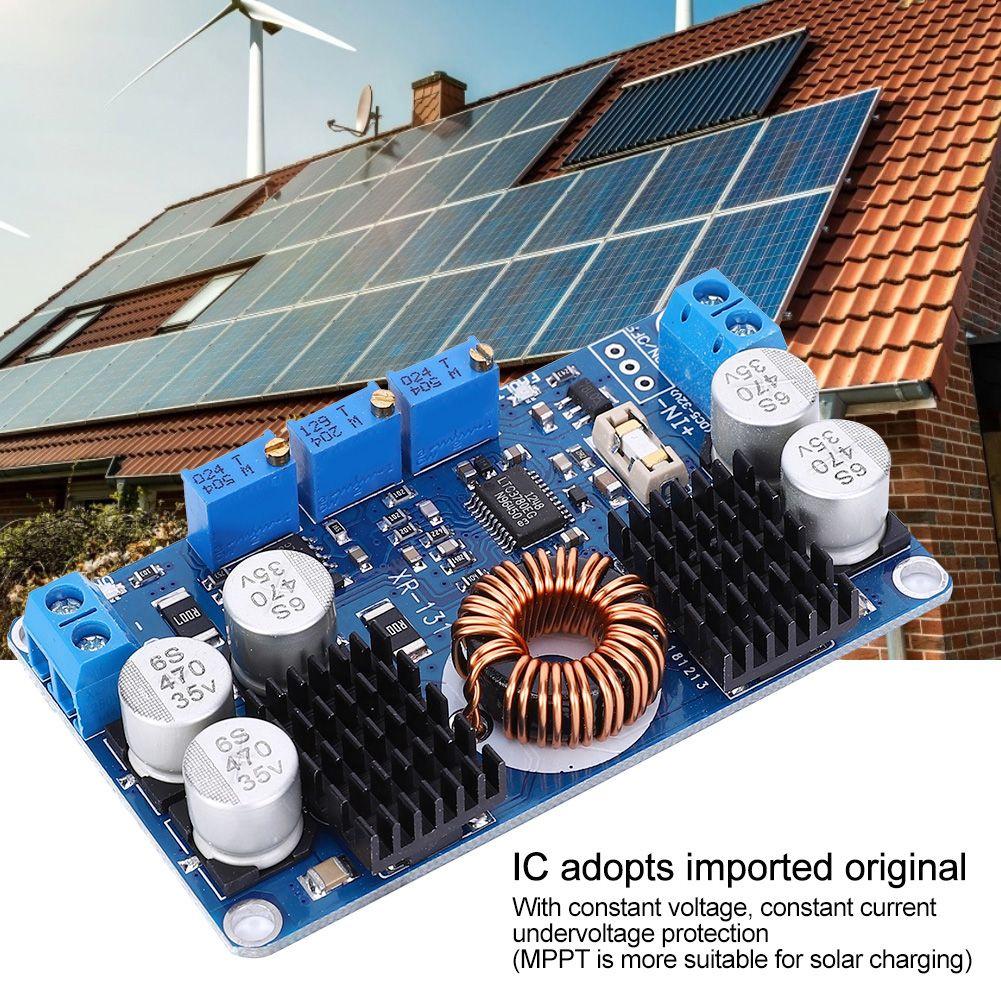

Характеристики:1. Этот блок питания представляет собой высокоэффективный стабилизированный модуль питания. Когда входное напряжение ниже, выше или равно выходному напряжению, выходное напряжение может поддерживаться стабильным.
2. Благодаря идеальной функции защиты его можно применять для зарядки от солнечной энергии. Печатная плата использует процесс утолщенного золотого покрытия 1,6, а на входе используется сменный предохранитель для защиты источника питания и оборудования.
3. Вся версия электролиза использует импортированные оригинальные патчи, низкоомные и высокочастотные конденсаторы, что снижает пульсация до точки замерзания
4. IC использует импортный оригинал с постоянным напряжением, постоянным током и защитой от пониженного напряжения (MPPT больше подходит для солнечной зарядки)
5. С индикатором выходной ошибки он загорается, когда дрейф выходного напряжения слишком серьезен, короткое замыкание и другие неисправности
6. Тепловыделение окислительного радиатора, эффект рассеивания тепла лучше, чем у натурального алюминия
7. В индукторе используется железо-кремний алюминий с меньшим нагревом
2. Благодаря идеальной функции защиты его можно применять для зарядки от солнечной энергии. Печатная плата использует процесс утолщенного золотого покрытия 1,6, а на входе используется сменный предохранитель для защиты источника питания и оборудования.
3. Вся версия электролиза использует импортированные оригинальные патчи, низкоомные и высокочастотные конденсаторы, что снижает пульсация до точки замерзания
4. IC использует импортный оригинал с постоянным напряжением, постоянным током и защитой от пониженного напряжения (MPPT больше подходит для солнечной зарядки)
5. С индикатором выходной ошибки он загорается, когда дрейф выходного напряжения слишком серьезен, короткое замыкание и другие неисправности
6. Тепловыделение окислительного радиатора, эффект рассеивания тепла лучше, чем у натурального алюминия
7. В индукторе используется железо-кремний алюминий с меньшим нагревом
Спецификация:Тип изделия: Модуль питания
Электрические параметры:
1. Входное напряжение: 5-32 В постоянного тока, рекомендуется использовать напряжение выше 10 В.
2. Выходное напряжение: 1–30 В постоянного тока, плавная регулировка.
3. Выходной ток: 10 А (максимум) в пределах 7 А в течение длительного времени.
4. Выходная мощность: долгосрочная 80 Вт, пиковая 130 Вт, более 80 Вт, пожалуйста, усильте рассеивание тепла.
5. Пульсации на выходе: 50 мВ (от 12 В до 12 В, измерено при токе 5 А)
6. Защита от обратного подключения входа: нет, при необходимости подключите диод Шоттки последовательно со входом.
7. Защита от обратного потока на выходе: нет. Если используется для зарядки аккумулятора или нагрузка представляет собой самозарядную эмоциональную нагрузку, подключите диод Шоттки последовательно с выходом.
8. Размер: прибл. 77,6 х 46,5 х 15 мм / 3,1 х 1,8 х 0,6 дюйма
9. Защита от короткого замыкания: Да
10. Вес: прибл. 45 г/1,6 унции
Метод отладки:
1. Метод регулировки защиты от пониженного напряжения аккумулятора: (для установки защиты от пониженного напряжения 10 В возьмите свинцово-кислотную батарею 12 В, в качестве примера отключите выход)
Настройте входной регулируемый источник питания на 10 В, отрегулируйте потенциометр защиты от пониженного напряжения (увеличение по часовой стрелке, уменьшение против часовой стрелки), пока не загорится индикатор неисправности (красный свет) и настройка не будет успешной; поэтому, когда аккумулятор разряжается до 10 В, он автоматически отключит питание, чтобы защитить аккумулятор от повреждения.
Примечание. Если он не питается от батареи, вы не можете его установить;
2. Метод регулировки выходного напряжения: вход подключен к источнику питания (напряжение выше, чем значение защиты от пониженного напряжения), красный свет выключен, синий свет включен, выход подключен к мультиметру, а потенциометр выходного напряжения регулируется (увеличение по часовой стрелке, уменьшение против часовой стрелки), до достижения требуемого напряжения;
Примечание. Обычно красный свет выключен, синий свет включен, в противном случае он неисправен. Защита от пониженного напряжения на входе, защита от перегрузки по току на выходе, защита от короткого замыкания на выходе. Устраните неисправность и снова включите питание.
3. Метод регулировки выходного тока: (для зарядки свинцово-кислотной батареи 12 В возьмите вход 12 В, зарядный ток 5 А в качестве примера)
Вход подключен к источнику питания 12 В, а выход подключен к амперметру (красный измерительный провод подключен к положительному выходу, черный измерительный провод подключен к отрицательному, а выход напрямую закорочен. Рекомендуется использовать амперметр выше 15 А, чтобы предотвратить горение), отрегулируйте потенциометр постоянного тока (по часовой стрелке увеличивается, против часовой стрелки уменьшается), пока амперметр не покажет необходимое значение 5 А. Снимите амперметр и подключите аккумулятор для нормальной зарядки.
Примечание. При использовании оборудования с постоянным напряжением необходимо установить только максимальный выходной ток.
Электрические параметры:
1. Входное напряжение: 5-32 В постоянного тока, рекомендуется использовать напряжение выше 10 В.
2. Выходное напряжение: 1–30 В постоянного тока, плавная регулировка.
3. Выходной ток: 10 А (максимум) в пределах 7 А в течение длительного времени.
4. Выходная мощность: долгосрочная 80 Вт, пиковая 130 Вт, более 80 Вт, пожалуйста, усильте рассеивание тепла.
5. Пульсации на выходе: 50 мВ (от 12 В до 12 В, измерено при токе 5 А)
6. Защита от обратного подключения входа: нет, при необходимости подключите диод Шоттки последовательно со входом.
7. Защита от обратного потока на выходе: нет. Если используется для зарядки аккумулятора или нагрузка представляет собой самозарядную эмоциональную нагрузку, подключите диод Шоттки последовательно с выходом.
8. Размер: прибл. 77,6 х 46,5 х 15 мм / 3,1 х 1,8 х 0,6 дюйма
9. Защита от короткого замыкания: Да
10. Вес: прибл. 45 г/1,6 унции
Метод отладки:
1. Метод регулировки защиты от пониженного напряжения аккумулятора: (для установки защиты от пониженного напряжения 10 В возьмите свинцово-кислотную батарею 12 В, в качестве примера отключите выход)
Настройте входной регулируемый источник питания на 10 В, отрегулируйте потенциометр защиты от пониженного напряжения (увеличение по часовой стрелке, уменьшение против часовой стрелки), пока не загорится индикатор неисправности (красный свет) и настройка не будет успешной; поэтому, когда аккумулятор разряжается до 10 В, он автоматически отключит питание, чтобы защитить аккумулятор от повреждения.
Примечание. Если он не питается от батареи, вы не можете его установить;
2. Метод регулировки выходного напряжения: вход подключен к источнику питания (напряжение выше, чем значение защиты от пониженного напряжения), красный свет выключен, синий свет включен, выход подключен к мультиметру, а потенциометр выходного напряжения регулируется (увеличение по часовой стрелке, уменьшение против часовой стрелки), до достижения требуемого напряжения;
Примечание. Обычно красный свет выключен, синий свет включен, в противном случае он неисправен. Защита от пониженного напряжения на входе, защита от перегрузки по току на выходе, защита от короткого замыкания на выходе. Устраните неисправность и снова включите питание.
3. Метод регулировки выходного тока: (для зарядки свинцово-кислотной батареи 12 В возьмите вход 12 В, зарядный ток 5 А в качестве примера)
Вход подключен к источнику питания 12 В, а выход подключен к амперметру (красный измерительный провод подключен к положительному выходу, черный измерительный провод подключен к отрицательному, а выход напрямую закорочен. Рекомендуется использовать амперметр выше 15 А, чтобы предотвратить горение), отрегулируйте потенциометр постоянного тока (по часовой стрелке увеличивается, против часовой стрелки уменьшается), пока амперметр не покажет необходимое значение 5 А. Снимите амперметр и подключите аккумулятор для нормальной зарядки.
Примечание. При использовании оборудования с постоянным напряжением необходимо установить только максимальный выходной ток.
Список пакетов1 модуль питания
Комплектация
1 модуль питания
