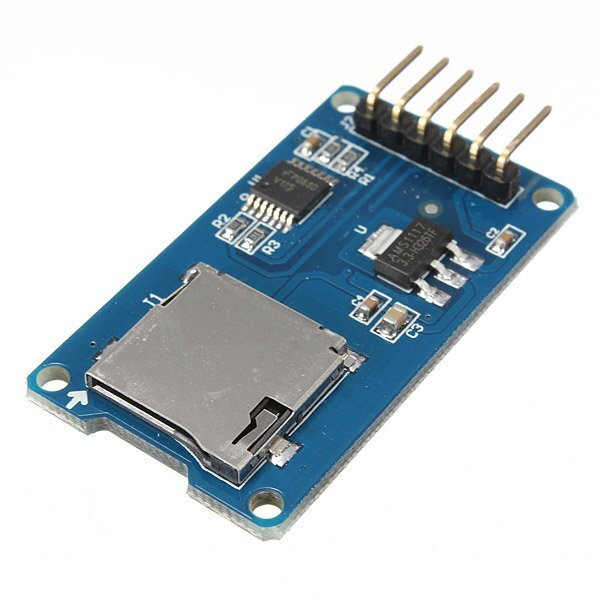

Модуль для Micro SD Flash

Модуль для подключения Micro SD к Arduino.

Содержит встроенный линейный стабилизатор напряжения и преобразователь уровней.

► Поддержка карт: micro SD, micro SDHC

► Интерфейс: SPI

► Напряжение питания: 4.5-5.5 В или 3.3 В

► Напряжение интерфейса SPI: 5 В или 3.3 В

► Потребляемый ток: от 0.2 мА до 200 мА

► Поддерживаемые карты: Micro SD карты (< = 2 ГБт), Мicro SDHC карты (< = 32 ГБт)

► Габариты: 42мм х 24мм х 12мм

Карта micro SD — это съемная карта памяти небольшого формата с габаритными 11 мм x 15 мм и толщиной в 1 мм. Рабочие напряжение карты 3.3 В, поэтому ее нельзя подключать напрямую к цепям Arduino у которых 5 вольтная логика (если напряжение превысит 3.6 В карты выйдет из строя). Поэтому на плате предусмотрена микросхемам 74LVC125A, которая преобразует 3.3 В логический сигнал с карты в 5 В Arduino и на оборот, если мы подаем 3.3 – 3.6 В. Так же, на модуле предусмотрен стабилизатор напряжения на 3.3 В «AMS1117».

Модуль micro SD карты имеет шесть контактов, назначение каждого можно ознакомится ниже:

► GND — питание модуля «земля»

► VCC — питание модуля «3.3 В — 5В»

► MISO (Master In Slave Out) — это выход SPI

► MOSI (Master Out Slave In) — это вход SPI

► SCK (Serial Clock) — Тактовые импульсы

► SS (Slave Select) — используется Arduino (Master) для включения и отключения определенных устройств на шине SPI.
