Микрофон

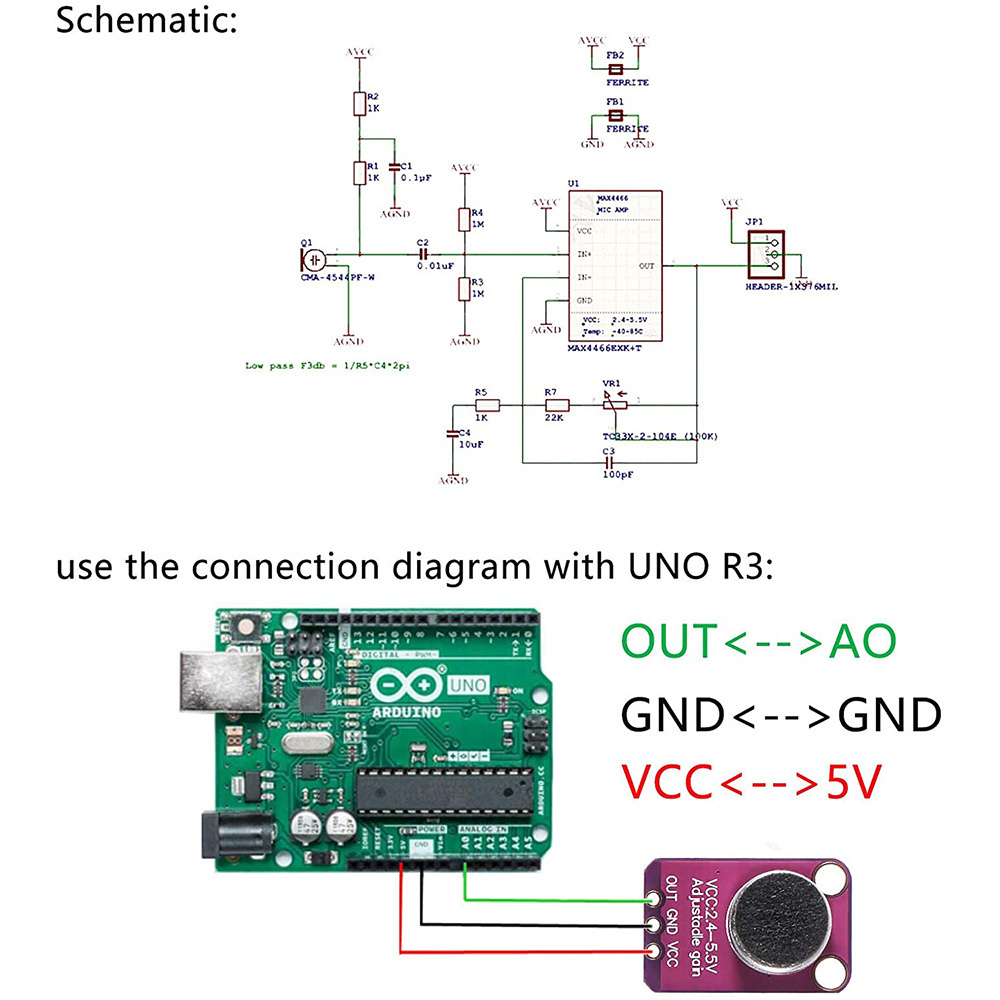

Модуль на базе операционного усилителя MAX4466, специально оптимизированного для микрофонных предусилителей. Обеспечивает высокое подавление помех питания и поставляется с припаянным электретным микрофоном с рабочим диапазоном 20-20 кГц. На плате установлен малый подстроечный резистор для регулировки коэффициента усиления. Технические характеристики: - Напряжение питания: 2.4–5.5 В (совместимо с платами Arduino, STM, Raspberry Pi и другими); - PSRR (подавление пульсаций питания): 112 dB; - CMRR (коэффициент подавления синфазного сигнала): 126 dB; - AVOL: 125 dB (RL = 100 кОм); - Ток покоя: менее 24 мкА; - Полоса усиления: 600 кГц; - Выход с rail-to-rail; при громком звуке амплитуда может достигать ~5 Vpp. Подключение и эксплуатация: Подсоедините GND к общему проводу, VCC к источнику 2.4–5.5 В. Аудиосигнал снимается с контакта OUT. На выходе присутствует постоянное смещение VCC/2, поэтому в условиях тишины напряжение будет приблизительно равно VCC/2. Если требуется линейный (AC) сигнал для дальнейшей обработки, подключите последовательно конденсатор 100 мкФ между выходом модуля и входом следующего устройства. Для подключения к микроконтроллеру с АЦП дополнительный усилитель или развязка конденсатора обычно не требуются. Этот выход не предназначен для непосредственного питания громкоговорителей; для воспроизведения на динамиках используйте внешний звуковой усилитель. Рекомендации: Для наилучших результатов используйте наиболее «тихий» источник питания (на платах Arduino это обычно 3.3 В). Для проектов, анализирующих спектр аудиосигнала, применяйте библиотеку FFT или другой алгоритм преобразования Фурье для выделения частотных компонент. Применение: Модуль подходит для микрофонных предусилителей, портативных устройств, систем распознавания речи, аудиозаписи, проектов с реакцией на звук и других схем, где требуется малошумный предусилитель. Комплектация: В комплект входят пять модулей MAX4466 и пять штырьковых контактов. Цвет платы может незначительно отличаться от изображения; допустимая погрешность измерений ±1–3 см.
