Микрофон

Список функций: Eer e-level управляет передающим каскадом SSB. Питание 13,8 В, выходная мощность SSB PEP около 10 Вт. Поддержка всех режимов: USB, LSB, CW, AM и FM-DSP. Фильтр: полоса пропускания 4000, 2500, 1700, 500, 200, 100, 50 Гц. Функции DSP: автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовой запуск, передача голосового запуска, аттенюатор RX (ATT), шумоподавление TX, управление приводом TX, регулировка громкости и дБм/с-метр.
Подавление обратной боковой полосы/несущей SSB: передача: лучше -45 дБн, IMD3 (двухтональный) -33 дБн; прием: лучше -50 дБн. Поддержка нескольких диапазонов. Плавная регулировка в диапазоне частот 160–10 м (потеря производительности на 20 кГц)..99 МГц. Прошивка с открытым исходным кодом, встроенная в IDE; позволяет экспериментировать, добавлять новые функции, делиться вкладами через GitHub, сложность программного обеспечения: 2000 строк кода.
Фаза передатчика SSB полностью основана на цифровом и программном обеспечении: управление фазой SI5351 PLL (через небольшие изменения частоты I2C более 800 кбит/с) и амплитудой PA (через ШИМ-ШИМ) для тестирования микрофонного входа и восстановления сигнала SSB.
Схема формирования ключа PA). Полностью цифровой и программный каскад приемника SDR (опционально): сигнал I/Q (комплексный) выбирается из цифрового смесителя квадратурного детектора выборки и выполняется программный сдвиг фазы на 90 градусов (преобразование Гильбера) в нем и удаление боковых полос путем добавления. Три переключаемых аналоговых контроллера, независимых от переднего приемника. 0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ и -73 дБ. Уровень шума приёмника MDS: -135 дБм (полоса пропускания 200 Гц) на частоте 28 МГц. Избирательность предварительного приёмника: крутая регулировка частоты -45 дБ/спад в десять раз +/- 2 кГц. Динамический диапазон по блокировке: смещение 20 кГц: 123 дБ, смещение 2 кГц: 78 дБ. CW-декодер, прямая/ямбическая-a/b-манипуляция-VFO a/b + rit и частотное разделение, а также переключение соответствующего реле с фильтром через поддержку i2c-Cat (подмножество TS480), которая может транслироваться через CAT-передачу звука, нажатий клавиш и отображаемого текста

Описание:
USDR/uSDX - это карманный 8-диапазонный SSB/CW QRP-трансивер. Разработанный со встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока RX, он является хорошим партнером для SOTA, POTA или любых других портативных мероприятий.

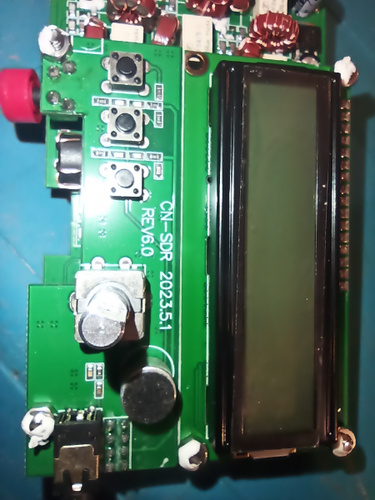

Этот QRP SSB/CW коротковолновый трансивер имеет экран 1602, встроенную батарею, зарядное устройство, встроенный микрофон и динамик. Его можно подключать к автоматическим кнопкам. Он также может декодировать CW.
Введение в интерфейс:
Зарядка: встроенный порт зарядки литиевой батареи, используйте только прилагаемое зарядное устройство! Запрещено использовать зарядные устройства других производителей.
Выключатель: выключен. Батарея: питание от встроенного аккумулятора. 13.8: внешний источник питания
DC13.8v/3a: внешний интерфейс питания
Клавиша: автоматическое подключение корпуса клавиши (a, b, одна клавиша)
Pa: внешний усилитель мощности, сигнал ptt
Mic: внешний интерфейс микрофона
Uart: последовательная связь (команда, совместимая с TS-480)
Spk: внешние динамики
Тип вилки: вилка ЕС, применяется в Индонезии, Германии, Франции, Испании, Италии и т. д.
Напряжение: AC100-240 В
Цвет: черный
Материал: пластик

Содержимое упаковки:
1 x приемопередатчик
1 x микрофон
1 x антенна

Только вышеуказанное содержимое упаковки, другие продукты не включены.
Примечание: Из-за отражения света и различий на дисплее цвет элемента на изображении может немного отличаться от Настоящий. Допустимая погрешность измерения составляет +/- 1-3 см.
