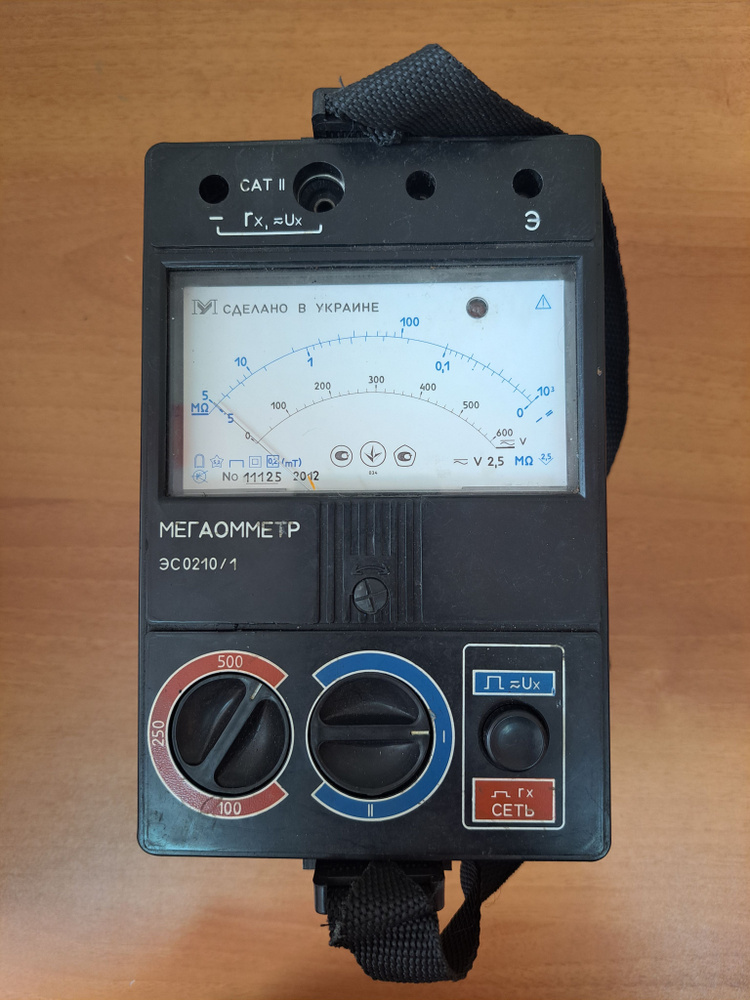

Мегаомметр ЭС0210/1

Мегаомметр ЭС0210/1 — прибор для измерения очень больших (свыше 105 Ом) электрических сопротивлений. Он используется для контроля состояния изоляции проводов, кабелей, разъёмов, трансформаторных обмоток и других элементов.

Технические характеристики

• Диапазон измерений: 0–5 МОм, 5–1000 МОм.
• Выходное напряжение на зажимах: 100 ± 10 В, 250 ± 25 В, 500 ± 50 В.
• Класс точности: 2,5.
• Питание: от сети переменного тока напряжением 220 В.
• Оперативный ток при закороченных зажимах: (0,6 ± 0,2) мА.
• Время установления показаний: не более 15 с.
• Время заряда ёмкости объекта (величиной не более 0,5 мФ): не превышает 15 с.
• Время разряда ёмкости аналогичного объекта до безопасного напряжения (не более 42 В): не более 4 с.
• Режим работы: прерывистый.
• Масса без комплекта шнуров: не более 1,9 кг.
• Масса с комплектом шнуров и футляром: не более 2,8 кг.
• Норма средней наработки на отказ: 12 500 часов.

Особенности

• Построен по схеме измерителя отношений с логарифмической шкалой.
• Состоит из генератора переменного тока, трансформатора, преобразователя и электронного измерителя.
• Преобразователь формирует стабилизированное измерительное напряжение и выполнен с регулированием в цепи переменного тока, что позволяет переключать уровни напряжения путём изменения опорного напряжения на делителе.
• Электронный измеритель выполнен на двух логарифмических усилителях.
• Обеспечивает разряд ёмкости объекта после проведения измерения.
• Имеет встроенный вольтметр.

Применение

Мегаомметр ЭС0210/1 используется в электромонтажных работах, сервисном обслуживании и заводских проверках, где требуется оценка состояния изоляции электрических устройств.
