Курвиметр КУ-А

Курвиметр КУ-А

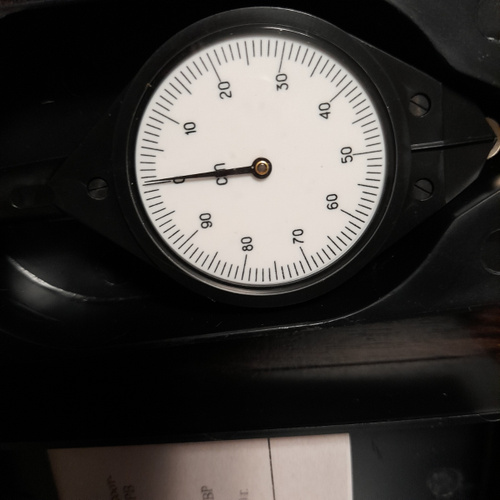

Механический курвиметр КУ-А - это портативный "дорожный" прибор, который предназначен для измерения длины отрезков кривых линий на топографических планах, картах, графических документах.

Курвиметр изготовлен согласно ТУ 25-07-1039-74 и ОТК завода признан годным к эксплуатации.

В комплект поставки входят:

Курвиметр - 1- шт.

Паспорт - 1 шт.

Футляр - 1 шт.

Размер курвиметра: 9,3 х 4 х 1см

Вес курвиметра: 26 г.

Размер футляра: 10 х 5 х 2 см

Вес курвиметра с футляром: 65 г.

Погрешность измерения дорожного механического курвиметра КУ-А не превышает 0,25 см на длине измерения 50 см.

Механический курвиметр КУ-А имеет две шкалы:

Метрическую - с пределами измерения от 0 до 100 см

Дюймовую - с пределами измерения от 0 до 39,4 дюйма

Дорожный курвиметр КУ-А выпускается в пластмассовом корпусе.

В комплект поставки входит пластиковый футляр для защиты курвиметра.

Указания по эксплуатации курвиметра КУ-А механического дорожного:

- измерения производят путем качения обводного колеса курвиметра по измеряемым линиям, точно следуя всем извилинам контура данных линий;

- перед измерением рекомендуется установить стрелку курвиметра на начало шкалы вращением обводного колеса в направлении измерения.

В приборе имеется указатель для установки курвиметра на начальную точку измеряемого отрезка.

Во время эксплуатации усилие прижима должно быть умеренным, нельзя допускать перегрузки курвиметра.

Курвиметр изготовлен на Златоустинском часовом заводе г. Златоуст.

Гарантийный срок эксплуатации 40 месяцев со дня продажи через розничную сеть.

См. также Курвиметр КУ-Б
