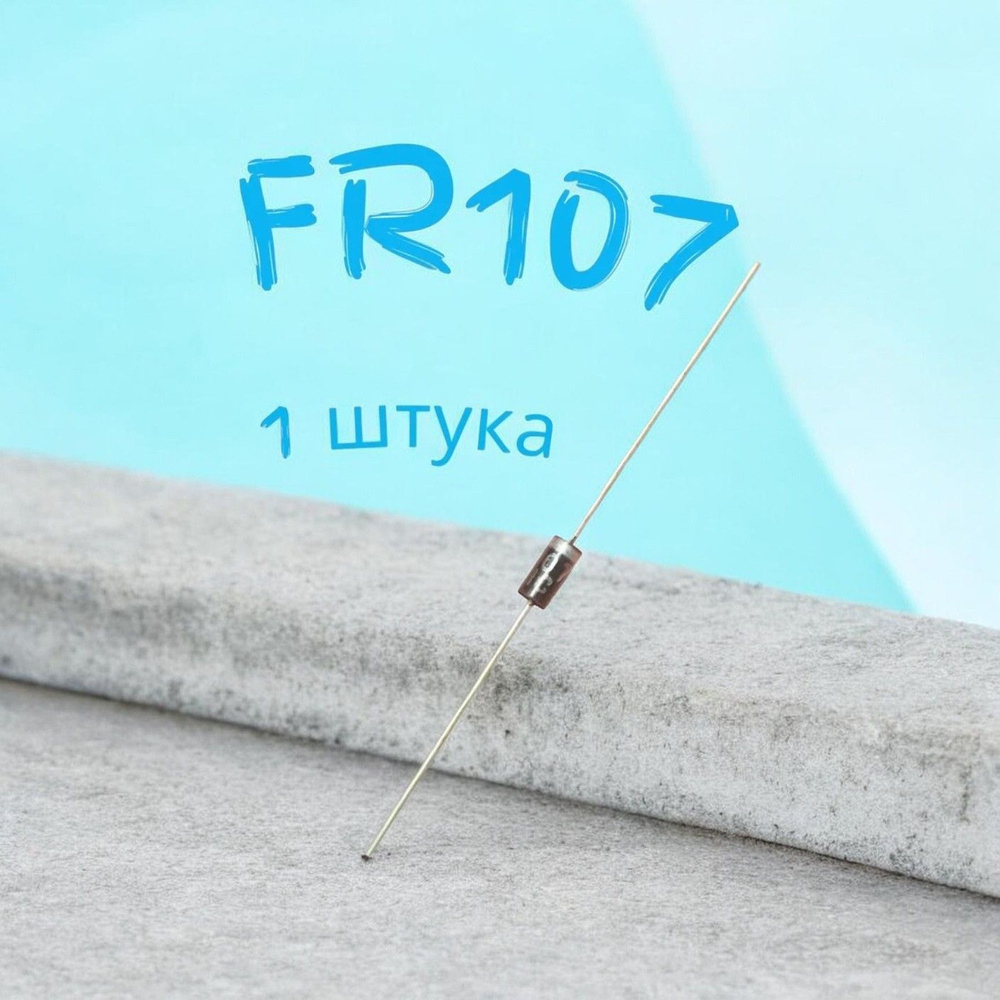

FR107 диод

Диод FR107 — это быстровосстанавливающийся кремниевый диод общего назначения с максимальным постоянным прямым током 1 А и обратным напряжением 1000 В, устанавливаемый в пластмассовом корпусе DO-41. Он применяется в выпрямительных схемах, инверторах и других преобразователях питания благодаря своей высокой скорости переключения и надежности.

Основные характеристики

• Тип: Быстровосстанавливающийся кремниевый диод.
• Макс. прямое напряжение (пиковое): 1000 В.
• Макс. средний прямой ток: 1 А.
• Макс. время обратного восстановления: 500 нс.
• Корпус: Пластиковый, литой, DO-41.
• Рабочая температура: от -55 °C до +150 °C.

Применение

• Выпрямительные схемы:

  Для преобразования переменного напряжения в постоянное.
• Преобразователи питания:

  Используется в различных блоках питания.
• Инверторы:

  Обеспечивает быструю коммутацию.
• Стабилизаторы напряжения:

  Может применяться в схемах для ограничения напряжения.

Особенности

• Быстрое восстановление:

  Отличительная черта FR107, важная для высокочастотных применений.
• Маркировка:

  На корпусе, со стороны катода, нанесено кольцо.
• Тип монтажа:

  Имеет осевые выводы для пайки на плату.
• Вариант для поверхностного монтажа:

  Для SMD-монтажа существует идентичный диод в корпусе SOD-123FL (маркировка «F1M»

Диод быстровосстанавливающийся <1A; 1000V; 500ns> Fast Recovery
