Диод Д131-80-2

Диод Д131-80-2 — кремниевый диффузионный силовой диод, предназначенный для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц.

Конструкция и полярность

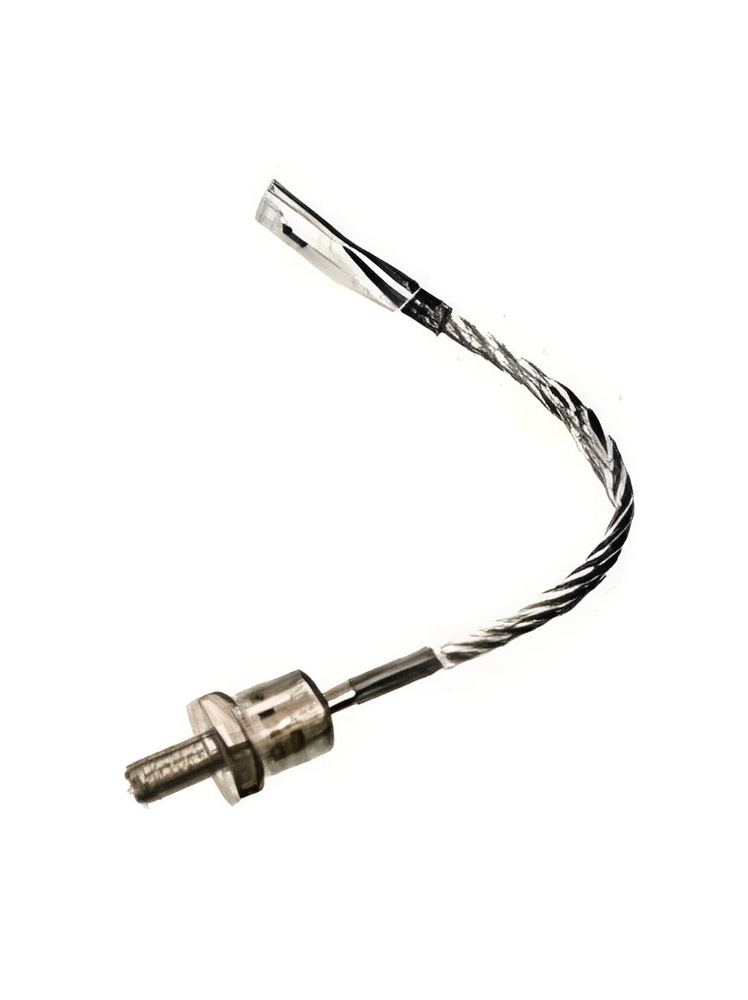

Выпускается в металлостеклянном корпусе с гибким выводом. У диодов прямой полярности анодом является корпус, у обратной полярности — гибкий вывод. Обозначение типономинала и полярность выводов указываются на корпусе.

Технические характеристики

·        Максимально допустимый средний прямой ток — 80 А.

·        Повторяющееся импульсное обратное напряжение — 200 В.

·        Неповторяющееся импульсное обратное напряжение — 232 В.

·        Импульсное рабочее обратное напряжение — 160 В.

·        Постоянное обратное напряжение — 120 В.

·        Максимально допустимый действующий прямой ток — 125 А.

·        Повторяющийся импульсный обратный ток — 10 мА.

·        Импульсное прямое напряжение — 1,35 В.

·        Пороговое напряжение диода — 0,83 В.

·        Динамическое сопротивление — 2,1 мОм.

·        Время обратного восстановления — 10,2 мкс.

·        Заряд обратного восстановления — 180 мкКл.

·        Тепловое сопротивление переход-корпус диода — 0,4 °C/Вт.

·        Температура перехода диода — от -60 до +190 °C.

Дополнительные сведения

·        Охлаждение — воздушное, естественное или принудительное.

·        Масса диода — не более 27 г.

Структура условного обозначения

·        Д — диод выпрямительный;

·        1 — порядковый номер модификации конструкции;

·        3 — обозначение диаметра корпуса диода;

·        1 — обозначение конструктивного исполнения корпуса диода;

·        80 — максимально допустимый средний ток в открытом состоянии, А;

·        2 — класс по обратному повторяющемуся напряжению
