Новейший для PowerBox для JTAG:

Он совместим в автоматическом режиме с программами загрузки, использующими

BOOT-OEM12, 12-контактный OBD-II;

L-LINE, 15-контактный OBD-II.

Инструмент имеет встроенные токоограничительные резисторы на следующих сигнальных линиях

RESET — 510 Ω;

BOOT — 510 Ω;

CNF1 — 220 Ω.

Инструмент оснащен универсальными разъемами, позволяющими гибко устанавливать соединения:

Предназначен для подключения к компьютеру. Его следует подключать при включенном встроенном USB — UART-конвертере;

DC

Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные блоки с выходным напряжением 12 В. При считывании пароля, когда это невозможно в автомобиле, 1 необходимо учитывать, что высоковольтные преобразователи в ЭБУ потребляют довольно большой ток при запуске, что может вызвать срабатывание защитного механизма или даже привести к повреждению блока питания;

J2534 (OBD-II-F)

Предназначен для подключения одноименного интерфейса к OBD-II;

DB-15

Предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные 1 ;

IDC-26

Предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальному головному устройству. Рекомендуется использовать кабель 14P600KT06 или аналогичный 1 для Tricore GPT.

Для прошивки микроконтроллеров Renesas рекомендуется использовать программное обеспечение F-l-a-s-h Development Toolkit.

Управление

Инструмент оснащен тремя переключателями для работы в разных режимах.

POWER:

Управление питанием. У инструмента три режима подачи питания на ЭБУ: OFF позволяет отключить все сигналы питания и управления от разъемов IDC-26 и DB-15; MANUAL подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики; AUTO, автоматическое управление, в этом режиме питание контролируется программой загрузки по сигналу L-Line (15-контактный OBD-II).

BOOT:

Симультанное управление сигналами BOOT, RESET и CNF1 (3,3 В): OFF позволяет отключить все управляющие сигналы от разъема DB-15; MANUAL подает сигналы RESET и BOOT на минус, а CNF1 — на +3,3 В; AUTO, автоматическое управление, в этом режиме сигналы BOOT, RESET и CNF1 одновременно управляются программой загрузки (12-контактный OBD-II, OEM12).

GPT

Предназначен для процессоров Renesas и Tricore с GPT. Необходимо использовать 5 В при работе с процессорами SH705x, в остальных случаях следует применять 3,3 В.

Световые индикаторы

Светодиод рядом с переключателем 5В/3,3В указывает на подачу напряжения 5В или 3,3В.

Светодиоды VECU, VKEY указывают на подачу напряжения на VECU и VKEY.

Светодиод 12В указывает на напряжение питания.

Светодиод BOOT указывает на напряжение на выходе CNF1 (светодиод работает как для входа, так и для выхода).

Характеристики:

Название продукта: Power Box ECU Programmer

Материал: АБС

цвет: белый

размер: как показано

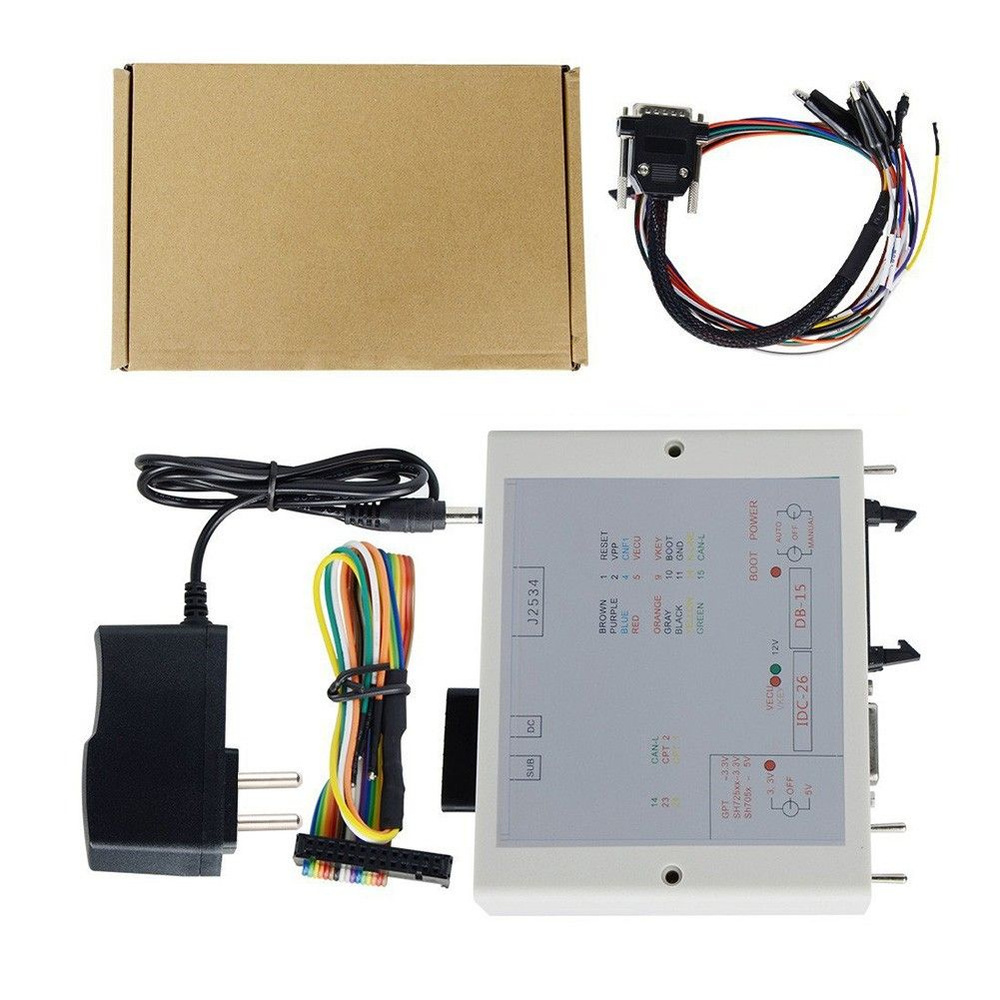

Комплектация:

1 xFlash для PowerBox

1 x Цветная схема подключения

1 x Цветной кабель GPT

1 x Зарядное устройство

Примечание:

1. Реальный цвет товара может немного отличаться от изображений на сайте из-за различных факторов, таких как яркость вашего монитора и освещение.

2. Пожалуйста, учтите небольшую погрешность из-за ручного измерения данных.1
