Датчик тока
О товаре
Перейти к описанию
Тип
Детектор утечек тока
Единиц в одном товаре
1
Партномер
16ablnpvwz
Страна-изготовитель
Китай
5 008 ₽ 8 169 ₽
Магазин
Подписаться
L
lanrun
Перейти4.8
Чат
Заказы
29.4 K
О магазине
Часто задаваемые вопросы
Другие предложения от продавцов на Ozon Россия
Описание
Характеристики:1. Изготовленный из пермаллоя, он использует технологию двухслойного экранирования, а влияние внешних магнитных полей минимально, что обеспечивает высокую точность, высокую стабильность и высокую надежность для непрерывных измерений круглый год.
2. Используя новую технологию CT, он имеет портативную конструкцию в форме зажима, бесконтактное измерение может выполняться без отключения тестируемой линии, что безопасно и быстро.
3. Различные комбинации, его можно подключить к фазовому детектору. анализаторы, промышленные устройства управления, регистраторы данных, осциллографы, анализаторы гармоник, анализаторы качества электроэнергии и высокоточные цифровые мультиметры.
4. Поддержка выходного интерфейса, он поддерживает разъем BNC, двойной штекер типа «банан» 4,0 мм, аудиоразъем 3,5 мм и отвод для неизолированного провода в качестве оправдания, что может удовлетворить ваши различные потребности.
5. Широкий спектр применения, он подходит для высокоточного тока утечки переменного тока, тока гармоник высокого порядка, фазового, электрического энергия, мощность, коэффициент мощности и другие обнаружения.
2. Используя новую технологию CT, он имеет портативную конструкцию в форме зажима, бесконтактное измерение может выполняться без отключения тестируемой линии, что безопасно и быстро.
3. Различные комбинации, его можно подключить к фазовому детектору. анализаторы, промышленные устройства управления, регистраторы данных, осциллографы, анализаторы гармоник, анализаторы качества электроэнергии и высокоточные цифровые мультиметры.
4. Поддержка выходного интерфейса, он поддерживает разъем BNC, двойной штекер типа «банан» 4,0 мм, аудиоразъем 3,5 мм и отвод для неизолированного провода в качестве оправдания, что может удовлетворить ваши различные потребности.
5. Широкий спектр применения, он подходит для высокоточного тока утечки переменного тока, тока гармоник высокого порядка, фазового, электрического энергия, мощность, коэффициент мощности и другие обнаружения.

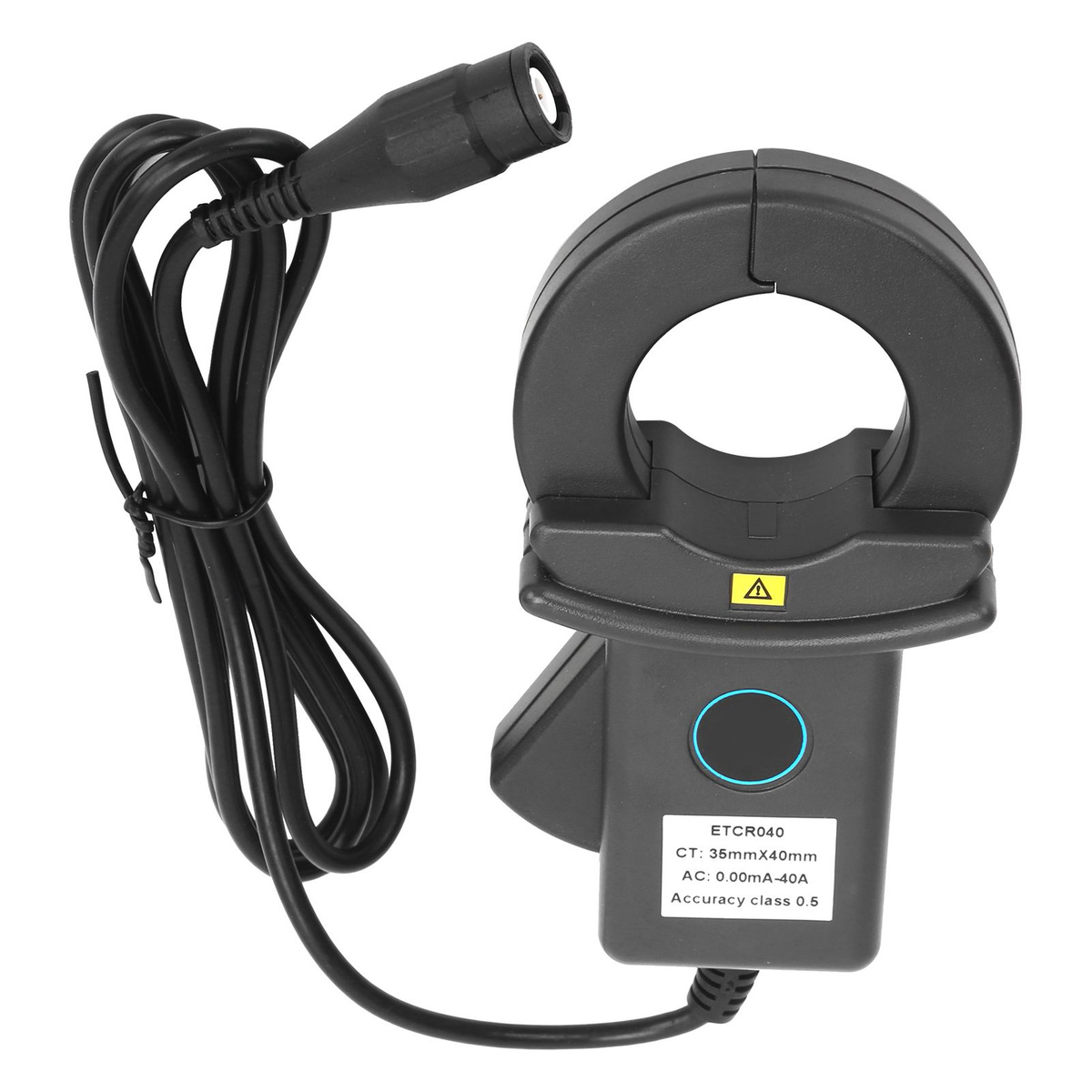

Спецификация:Тип элемента: трансформатор тока
Модель: ETCR040
Материал: АБС+пермаллой
Использование: Он подходит для обнаружения тока утечки переменного тока и широко используется в электроэнергетике, связи, метеорологии, железных дорогах, нефтяных месторождениях, строительстве, измерениях, научных исследованиях и учебных заведениях, промышленных и горнодобывающих предприятиях и других областях.
Диапазон
Разрешение
Класс точности
Фазовая ошибка
Коэффициент трансформации
0,00 мА~40 А переменного тока
0,01 мА
0,5
≤2°
800:01:00
Функция
Он подходит для высокоточного обнаружения тока утечки переменного тока, тока гармоник высокого порядка, фазы, электрической энергии, мощности, коэффициента мощности и т. д.
Модель
ETCR040
Диапазон измерения
0,00 мА-40 А переменного тока
Разрешение
0,01 мА
Класс точности
0,5
Фазовая ошибка
≤2°
Коэффициент трансформации
800:01:00
Эталонная нагрузка
≤120 Ом
Размер челюсти
Прибл. 35x40 мм/1,4x1,6 дюйма
Качество
Прибл. 190 г/6,7 унций
Выходной интерфейс
Разъем BNC/двойной штекер типа «банан» 4,0 мм/аудиоразъем 3,5 мм/отвод для неизолированного провода (дополнительно), длина кабеля прибл. 1,5 м / 4,9 фута
Рабочая частота
45 Гц-100 кГц
Диэлектрическая прочность
3700 В переменного тока/среднеквадратичное значение (между ядром и корпусом)
Уровень безопасности
КАТⅢ600В
Метод вывода
Индуктивный выходной ток
Рабочая температура и влажность
-15℃-50℃; Ниже 80% относительной влажности
Модель: ETCR040
Материал: АБС+пермаллой
Использование: Он подходит для обнаружения тока утечки переменного тока и широко используется в электроэнергетике, связи, метеорологии, железных дорогах, нефтяных месторождениях, строительстве, измерениях, научных исследованиях и учебных заведениях, промышленных и горнодобывающих предприятиях и других областях.
Диапазон
Разрешение
Класс точности
Фазовая ошибка
Коэффициент трансформации
0,00 мА~40 А переменного тока
0,01 мА
0,5
≤2°
800:01:00
Функция
Он подходит для высокоточного обнаружения тока утечки переменного тока, тока гармоник высокого порядка, фазы, электрической энергии, мощности, коэффициента мощности и т. д.
Модель
ETCR040
Диапазон измерения
0,00 мА-40 А переменного тока
Разрешение
0,01 мА
Класс точности
0,5
Фазовая ошибка
≤2°
Коэффициент трансформации
800:01:00
Эталонная нагрузка
≤120 Ом
Размер челюсти
Прибл. 35x40 мм/1,4x1,6 дюйма
Качество
Прибл. 190 г/6,7 унций
Выходной интерфейс
Разъем BNC/двойной штекер типа «банан» 4,0 мм/аудиоразъем 3,5 мм/отвод для неизолированного провода (дополнительно), длина кабеля прибл. 1,5 м / 4,9 фута
Рабочая частота
45 Гц-100 кГц
Диэлектрическая прочность
3700 В переменного тока/среднеквадратичное значение (между ядром и корпусом)
Уровень безопасности
КАТⅢ600В
Метод вывода
Индуктивный выходной ток
Рабочая температура и влажность
-15℃-50℃; Ниже 80% относительной влажности
как использовать<дел>1. Мультиметр (файл тока уровня MA)
Он может напрямую просматривать значение тока после коэффициента трансформации трансформатора, стандартная конфигурация — 2500:1.2. ОсциллографДля измерения постоянного или переменного тока обычно используется косвенный метод.Конкретный метод: сначала преобразуйте величину тока в величину, пропорциональную напряжению, а затем наблюдайте с помощью осциллографа.Общий метод испытаний: подключите неиндуктивный резистор с высокой точностью и малым сопротивлением последовательно в проверяемую цепь, а затем измерьте напряжение осциллографом для измерения действующее значение напряжения на обоих концах резистора, а затем рассчитайте измеренное значение тока. Формула расчета: 1 = U/R. В формуле измеренное значение тока А; действующее значение V напряжения на обоих концах последовательного сопротивления; R — значение сопротивления последовательно соединенного неиндуктивного сопротивления Ω.3. Другие инструментыЕго можно комбинировать с приборами и измерителями собственной разработки, а также использовать в качестве датчика тока.Зажмите только провод под напряжением или нулевой провод, чтобы измерить ток в линии. (Обратите внимание, что 1 стержень должен быть застрял)
Сожмите вместе провод под напряжением и нулевой провод, чтобы измерить однофазный ток утечки. (Обратите внимание, что необходимо воткнуть 2 палочки)Зажмите заземляющий провод, чтобы измерить ток утечки заземляющего провода электрооборудования. (Обратите внимание, что 1 палочка должна воткнуться)
Он может напрямую просматривать значение тока после коэффициента трансформации трансформатора, стандартная конфигурация — 2500:1.2. ОсциллографДля измерения постоянного или переменного тока обычно используется косвенный метод.Конкретный метод: сначала преобразуйте величину тока в величину, пропорциональную напряжению, а затем наблюдайте с помощью осциллографа.Общий метод испытаний: подключите неиндуктивный резистор с высокой точностью и малым сопротивлением последовательно в проверяемую цепь, а затем измерьте напряжение осциллографом для измерения действующее значение напряжения на обоих концах резистора, а затем рассчитайте измеренное значение тока. Формула расчета: 1 = U/R. В формуле измеренное значение тока А; действующее значение V напряжения на обоих концах последовательного сопротивления; R — значение сопротивления последовательно соединенного неиндуктивного сопротивления Ω.3. Другие инструментыЕго можно комбинировать с приборами и измерителями собственной разработки, а также использовать в качестве датчика тока.Зажмите только провод под напряжением или нулевой провод, чтобы измерить ток в линии. (Обратите внимание, что 1 стержень должен быть застрял)
Сожмите вместе провод под напряжением и нулевой провод, чтобы измерить однофазный ток утечки. (Обратите внимание, что необходимо воткнуть 2 палочки)Зажмите заземляющий провод, чтобы измерить ток утечки заземляющего провода электрооборудования. (Обратите внимание, что 1 палочка должна воткнуться)
Список пакетов1 х трансформатор тока
Комплектация
1 х трансформатор тока
