Датчик тока

Спецификация:

• Датчик переменного тока SZT15-CH-420E обеспечивает изолированное измерение переменного тока в сети или цепи в режиме реального времени и преобразует его в выходной сигнал постоянного тока 0–5 В/0–10 В или 4–20 мА. Он может быть сопряжен с различными AD и представлять собой различные цифровые централизованные системы сбора данных. Или выводите в ПЛК для формирования системы автоматического управления, или в соответствии с традиционными аналоговыми и цифровыми индикаторными приборами, отображайте измеренное значение.
• Функции:
• 1. Мониторинг тока взаимной индуктивности, высокая точность обнаружения тока, стабильная производительность, безопасная изоляция входа и выхода.
• 2. Измеряемый ток переменного тока: 0-10А/20А/50А можно выбрать.
• 3. Выходной сигнал постоянного тока: 0–5 В/0–10 В/4–20 мА. Доступны три формы.
• 4. Установка и использование просты и удобны, нет необходимости подключать последовательный преобразователь постоянного тока к цепи во время измерения.
• 5. Конструкция сквозной конструкции, выдерживаемое напряжение изоляции до 2000 В переменного тока.
• 6. Магнитный гистерезис менее 1%, может использоваться в условиях сильного магнитного поля.
• 7. Внешний корпус изготовлен из самозатухающего материала, безопасного и прочного.
• 8. Он используется для мониторинга, обнаружения переменного тока, защиты от перегрузки по току, а также в качестве электронного переключателя для систем автоматического управления.
• 9. Подходит для различных применений, требующих преобразования тока и напряжения.
• 10. Он обладает такими характеристиками, как сильная перегрузочная способность, высокая точность, высокая изоляция, высокая безопасность, низкое энергопотребление и сильная защита от помех.
• Спецификация:

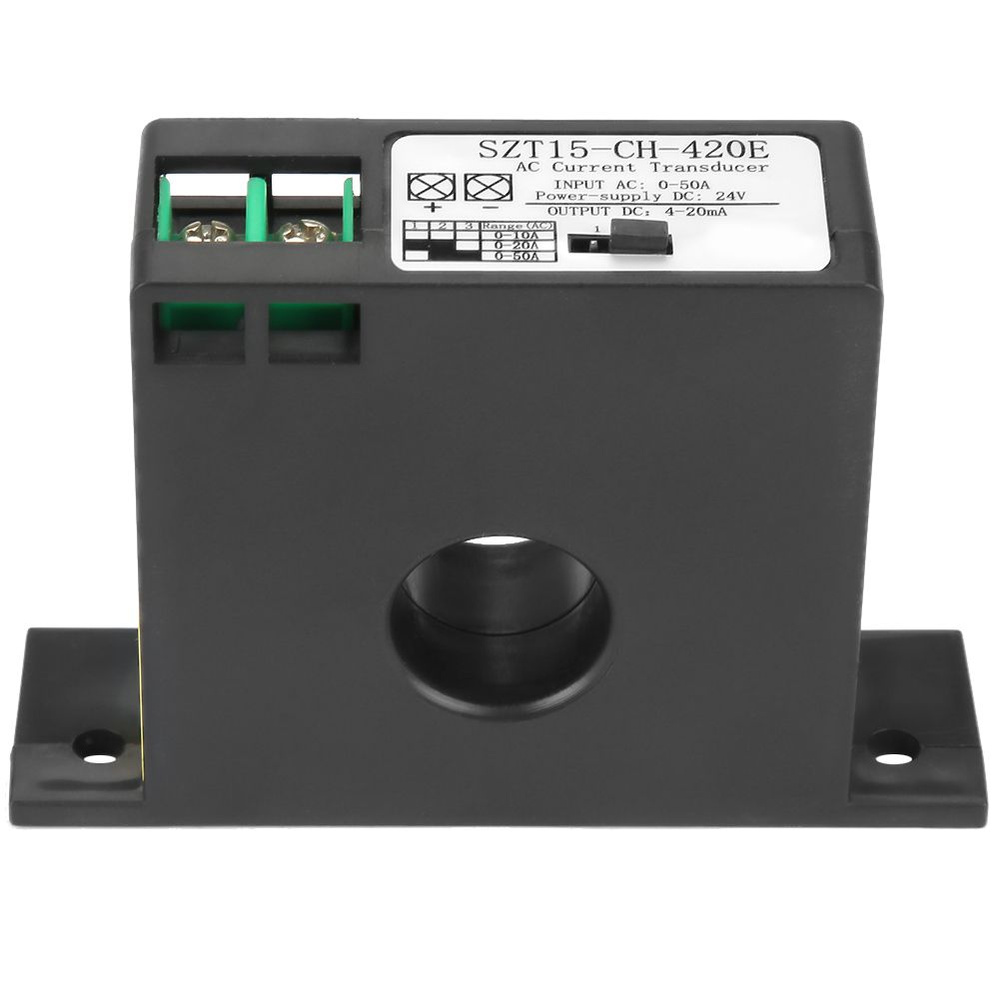

• Название продукта: Передатчик переменного тока
• Модель: SZT15-CH-420E
• Источник питания:
• Тип выходного напряжения, автономный источник питания не требует внешнего тока.
• Тип токового выхода требует внешнего постоянного тока: 24 В ± 10 %.
• Входной проходной ток (переменный ток):
• 0-10А/20А/50А (серия СЗТ15)
• 0-100А/150А/200А (серия SZT20)
• Тип выхода (постоянный ток):
• Тип выходного напряжения: 0-5 В/10 В
• Тип токового выхода: 4-20 мА
• Включить минимум:
• 0,5±0,2А (круглого типа)
• 1,5±0,2 А (зажимной тип)
• Максимальный сквозной ток: 200 %, ток питания не может превышать 200 % номинального значения.
• Потребляемая мощность: ≤1 Вт
• Лента: ≤1%
• Точность: ±1%
• Максимальный ток утечки: ≤0,1 мА
• Линейность: 10%-100%
• Время отклика: ≤200 мс
• Диаметр проволоки сердца: 0,35-20 мм.
• Рабочая температура: -20-60 °С
• Рабочая влажность: 5-95% (без конденсата)
• Материал корпуса: самозатухающий материал ABS (Cycolac 94v-0).
• Выдерживаемое напряжение изоляции: 2000 В переменного тока, 50/60 Гц, 1 мин.
• Список пакетов:
• 1 * Датчик переменного тока
• Принцип работы:
• 1. На основе электромагнитной индукции при изменении тока в цепи будет генерироваться индуктивный ток. Преобразуйте большой ток в стандартный малый ток через трансформатор,
• 2. С помощью соответствующей схемы обработки сигналов и схемы управления выходом сигнал постоянного тока 0–5/10 В или 4–20 мА может выводиться и передаваться в систему следующего уровня.
