Код товара: 3514850988
Постоплата
Чертеж банного чана Полярный 6 S
О товаре
Перейти к описанию
Тип
Купель
Диаметр, см
180
Объем, л
1700
Цвет
Красный
Высота, см
132
Фото и видео покупателей
6 579 ₽
Магазин
Подписаться
СADLINE - Магазин чер...
Перейти4.6
Чат
О магазине
Часто задаваемые вопросы
Описание

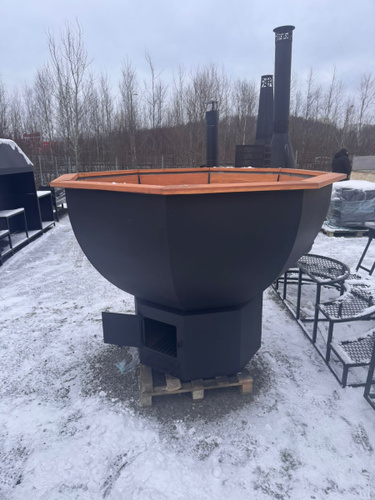

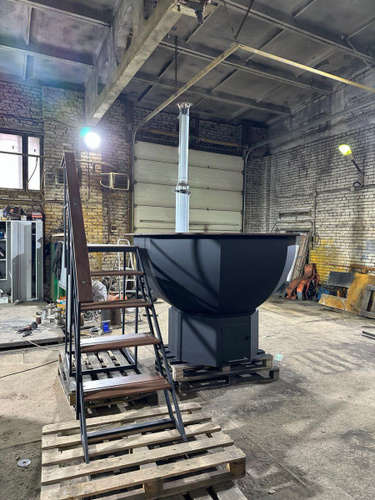

🔥 БАННЫЙ ЧАН «ПОЛЯРНЫЙ 6 S»
КОМПЛЕКТ ЧЕРТЕЖЕЙ
Комплект документации для самостоятельного изготовления банного чана. Подходит для личного использования или организации производства.
⸻
📐 ОСНОВНЫЕ ПАРАМЕТРЫ ИЗДЕЛИЯ
• Вместимость: до 6 человек
• Габариты (Д×Ш×В): 1900×2492×1327 мм
• Внутренний диаметр: 1800 мм
• Наружный диаметр: 1900 мм
• Глубина чаши: 1057 мм
• Объём: ~2,0 - 2,1м³
⸻
🔥 ОСОБЕННОСТИ КОНСТРУКЦИИ
• Боковая печь с водяной рубашкой (нагрев с 5 сторон)
• Возможность установки газовой горелки (пропан)
• Диаметр дымохода: Ø120 мм
• Быстрый нагрев и эффективный расход топлива
⸻
💼 СОСТАВ ЧЕРТЕЖЕЙ
• Чаша (все элементы и узлы)
• Печь (корпус, топка, зольный блок)
• Лестница и дополнительные элементы
• Крепёжные и сборочные решения
⸻
📄 КОМПЛЕКТАЦИЯ
• Полный комплект чертежей всех деталей
• Развертки листовых элементов
• Инструкция по сборке
📦 Поставляется в печатном виде с дополнительными материалами для работы с проектом
⸻
⚙️ ПРЕИМУЩЕСТВА
• Готовое решение без доработок
• Экономия времени на проектировании
• Подходит для запуска в производство
• Простая и понятная сборка
⸻
КОМПЛЕКТ ЧЕРТЕЖЕЙ
Комплект документации для самостоятельного изготовления банного чана. Подходит для личного использования или организации производства.
⸻
📐 ОСНОВНЫЕ ПАРАМЕТРЫ ИЗДЕЛИЯ
• Вместимость: до 6 человек
• Габариты (Д×Ш×В): 1900×2492×1327 мм
• Внутренний диаметр: 1800 мм
• Наружный диаметр: 1900 мм
• Глубина чаши: 1057 мм
• Объём: ~2,0 - 2,1м³
⸻
🔥 ОСОБЕННОСТИ КОНСТРУКЦИИ
• Боковая печь с водяной рубашкой (нагрев с 5 сторон)
• Возможность установки газовой горелки (пропан)
• Диаметр дымохода: Ø120 мм
• Быстрый нагрев и эффективный расход топлива
⸻
💼 СОСТАВ ЧЕРТЕЖЕЙ
• Чаша (все элементы и узлы)
• Печь (корпус, топка, зольный блок)
• Лестница и дополнительные элементы
• Крепёжные и сборочные решения
⸻
📄 КОМПЛЕКТАЦИЯ
• Полный комплект чертежей всех деталей
• Развертки листовых элементов
• Инструкция по сборке
📦 Поставляется в печатном виде с дополнительными материалами для работы с проектом
⸻
⚙️ ПРЕИМУЩЕСТВА
• Готовое решение без доработок
• Экономия времени на проектировании
• Подходит для запуска в производство
• Простая и понятная сборка
⸻
#банныйчан
#банныйчанспечью
#банныйчанкупить
#банныйчансподогревом
#чан
#чертёж
#чертежи
#комплектдлясборки
- Артикул
- 3514850988
- Тип
- Купель
- Диаметр, см
- 180
- Объем, л
- 1700
- Цвет
- Красный
- Высота, см
- 132
- Ширина, см
- 190
- Длина, см
- 249
- Количество человек
- 6
- Вес, кг
- 202
- Страна-изготовитель
- Россия
- Материал
- Нержавеющая сталь, Сталь, Дерево
- Вид выпуска товара
- Ручная, авторская работа
Подборки товаров в категории Купели для бань
Отзывы о товаре
102
Чертеж банного чана Полярный 6 S
Показать сначала:
новые и полезные
с высокой оценкой
М
Максим А.
15 сентября 2026
Так и не нашёл видео как гнут все это дело, первый этап гибки не снимал, а этот решил снять так как самому смешно стало но это реально сделать в одну каску, (напарника не было но желание дикое), да на первом этапе одному скорее всего не получится, один залазиет во внутрь тянет все это а второй прихватывает, а конец человеческой силой не согнуть наверное... Читать полностью
Вам помог этот отзыв?
В
Владимир П.
изменен 11 августа 2026
чертеж открылся в пдф. раскладка понятная. продавец на связи. пароль дал. пока все норм. порежу дополню отзыв.
Дополняю отзыв. Чертёж хороший, но немного доработал от себя. Продавец молодец как и обещал в подарок отправил ещё один чертёж. Чан получился просто шикарный. Восторгу нет предела.
Вам помог этот отзыв?
М
Михаил Е.
7 мая 2026
чертежи норм.фотографии в пдф.чертежи для плазмореза за пароллены.после скрина что купил продукт сразу отправили пароль.очень не хватает по детально раскладки в компасе вдруг у стола плазморез другой размер чтобы можна было подогнать под себя.мне все норм.
Вам помог этот отзыв?
Е
Екатерина К.
13 марта 2026
Все отлично, прислали ссылку на облако, там полный комплект чертежей. Возникли вопросы - созвонились и мне все очень подробно рассказали. Подумываю чтобы заказать уже готовые детали, чтобы только сварить на месте.
Вам помог этот отзыв?
Натали
3 февраля 2026
Чертеж пришел, быстро . Ребята отвечают оперативно на вопросы . Также по чертежу уже изготовили, но внесли свои изменения , как кажется для меня лучше. Но в деле чан еще не пробовали .💯
Вам помог этот отзыв?
Д
Дарья
9 октября 2025
Все отлично, продавец ответственный. Пока еще не начали делать. Но в принципе на первый взгляд все совпадает . После загрузки размеров для лазерной резки дополню отзыв.
Вам помог этот отзыв?
Мустафин Е.
20 февраля 2026
Отличные чертежи все сошлось брать можно. Чан реально огромный, по фоткам непонятно. Использовали плазму 1250/2500. Все влезло
Вам помог этот отзыв?
В
Виктор С.
13 февраля 2026
Понятный чертеж. Продавец на связи. Все быстро скачали с инета, распечатали. Будем делать чан, а там посмотрим
Вам помог этот отзыв?
Е
Егор Л.
27 декабря 2025

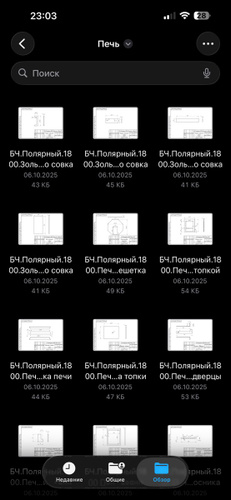

Все пришло,получил,чертежи все читаемые в разных видах,спасибо всем советую кто хочет сварить чан.
Вам помог этот отзыв?
А
Андрей М.
23 ноября 2025
Пришёл полный комплект чертежей через загрузку по QR коду. На станок плазменной резки подойдёт.
Вам помог этот отзыв?
А
Имя скрыто
26 октября 2025
Отлично, qr код рабочий.
Есть фотографии, чертежи в разных форматах + распечатка))
Вам помог этот отзыв?
И
Ирина Е.
18 ноября 2025
Отличные чертежи.
Все доступно и понятно. Чаны получаются просто идеальными.
Вам помог этот отзыв?
Х
Хуснияров Р.
6 августа 2026
Вам помог этот отзыв?
А
Имя скрыто
26 октября 2025
Вам помог этот отзыв?
А
Андрей К.
изменен 26 ноября 2025
Вам помог этот отзыв?
Илья В.
24 декабря 2025
Вам помог этот отзыв?
А
Альберт Б.
16 ноября 2025
Вам помог этот отзыв?
А
Имя скрыто
14 декабря 2025
Вам помог этот отзыв?
С
Сергей Ф.
11 марта 2026
Пришел конверт, qr с описанием во вложении. Все скачалось без проблем. Осталось только собрать.

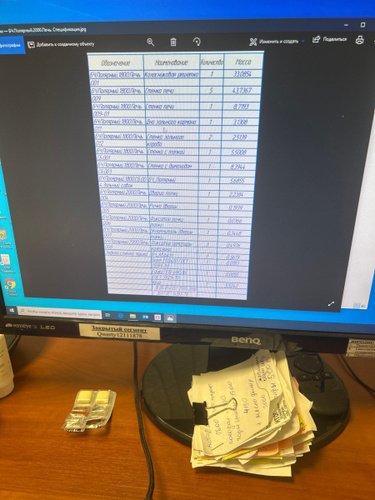

Есть чертежи разного формата.
В целом все понятно. Можно было еще добавить лестницу в чертежах, для полноты комплекта) и на боковой борт под спину обрешётку.
Вам помог этот отзыв?
В
Владислав Л.
10 февраля 2026
Наконец-то купил металл, нарезали по проекту на лазерном ЧПУ станке и собрали, до этого был опыт сборки из деталей купленных у другого продавца. Скажу вам колоссальная разница. Очень доволен покупкой данного проекта, все собралось как надо, большое спасибо за проект.
Вам помог этот отзыв?
А
Ая Д.
9 февраля 2026
Железо толстое, вырезы качественные, доставка пришла во время. Продавец оказался очень ответственным, всегда на связи. Спасибо большое
Фотографии дополню позже как нам сварят
Вам помог этот отзыв?
В
Владимир М.
изменен 29 января 2026
пришёл кюар код по которому нужно переходить и скачивать всю техническую документацию но этот вариант мне не подходил в виду технических трудностей. связался с продавцом обсудили всё нюансы в следствии чего нашли идеальное решение. покупкой доволен, продавец адекватный человек. Рекомендую.
Вам помог этот отзыв?
В
Виктор П.
23 декабря 2025
Класные чертежи. В программе все открываеться. Сегодня куплю металл и на лазер, надеюсь к новому году буду кайфовать в чане под снежком! Спасибо продавцу!
Вам помог этот отзыв?
В
Виктория Т.
23 октября 2025
пока чертежи не проверяли, но с виду все хорошо, приходят на пвз в виде листа а4 с qr кодом считываешь код и открываешь папку с чертежами и раскроем, все норм! цена не дорогая!
Вам помог этот отзыв?
А
Имя скрыто
изменен 31 октября 2025
Отзыв устарел
Полный комплект чертежей по детально металлических и деревянных элементов в PDF и развертка металла DXF для станка. Пока в работу не запускали, но на первый взгляд все достойно выглядит. Рекомендую!
Вам помог этот отзыв?
Р
Роман Г.
21 июня 2026
чертежи в полном обьеме. с файлами dxf. связь с продавцом мосентальная. вышел на связь в течении получаса.
Вам помог этот отзыв?
Н
Николай М.
15 марта 2026
Все круто, понятно даже видео можно сразу определиться по метражам реза и входы ( для резки на плазме )
Вам помог этот отзыв?
Д
Дмитрий А.
10 сентября 2026
Привезли прямо до дома. Продавца рекомендую. Пока не сварили. Позже дополню отзыв.
Вам помог этот отзыв?
С
Светлана М.
изменен 13 февраля 2026
Чертежи пришли быстро,все понятно и доступно,в удобном формате для ЧПУ!
Вам помог этот отзыв?
Сергей
16 января 2026
Не совсем все точно, есть нюансы, некоторые вещи пришлось доработать самим. Сборочного чертежа хорошего тоже нет. Был бы полный комплект, все было бы быстрее и понятнее.
Вам помог этот отзыв?
А
Имя скрыто
25 февраля 2026
Вам помог этот отзыв?
Е
Евгений В.
22 августа 2026
По качеству коплект хороший. Из минусов, крупные детали пришли не упакованные со ржавчиной. В описании продавец обещает скинуть видео по сборке, но это только обещания. Обещали выслать комплект для отделки деревом, но не прислали и об этом узнал только когда груз пришёл.
Вам помог этот отзыв?
М
Мария М.
8 августа 2026
в раскрое нет дверцы. доски не на что крепить. продавец только на словах соглашается исправить недочёты, а после пропадает. да, да, отправлю и опять тишина
Вам помог этот отзыв?
М
Мария М.
8 августа 2026
потратили еще много денег, чтобы довести раскрой до ума. продавец отвечает на звонки, соглашается прислать недостающие детали из раскроя, но потом просто пропадает. не было усиления дна- доделали(в модели есть) , отверстие под трубу для слива по диаметру меньше, чем труба(точнее одного диаметра)- изменили. у зольника тоже не хватало части. раскрой дерева... Читать полностью
Вам помог этот отзыв?
В
Владимир А.
10 марта 2026
Чертежи не соответствуют спецификации((( Связался с продавцом обещал скинуть переделанные чертежи, но так и не сбросил((( Потом вообще перестал брать трубку((( Не советую продавца👎
Вам помог этот отзыв?
Т
Татьяна К.
4 ноября 2025
Пришло тока QR код , когда мы заказали в бумажном носителе , почему я еще и должен распечатывать и устанавливать приложение чтоб посмотреть чертежи , не советую данного продавца
Вам помог этот отзыв?
Вячеслав Д.
2 апреля 2026
Доставили быстро . Отличные чертежи все подробно и четко , благодарю !
Вам помог этот отзыв?
А
Андрей Ф.
18 января 2026
Отлично, все чертежи есть, для лазерной резки тоже, можно работать!
Вам помог этот отзыв?
Л
Людмила Д.
изменен 24 декабря 2025
чертежи прислали. будем пробовать самостоятельно выполнять работу.
Вам помог этот отзыв?
И
Ильфат Ш.
21 ноября 2025
чертёж хороший, понятный, но почему-то не тот который я хотел.
Вам помог этот отзыв?
М
Максим Ф.
8 января 2026
заказ получил, чертежи скачал, пока все понравилось, спасибо!
Вам помог этот отзыв?
Д
Дмитрий Л.
9 декабря 2025
Все получилось собрать по раскрою на лазере спасибо продавцу
Вам помог этот отзыв?
К
Карина Н.
24 января 2026
Прислали кьюар код в пункт выдачи.В файлах все есть.
Вам помог этот отзыв?
И
Инна Д.
5 марта 2026
Хороший продавец. Отвечает быстро. Чертеж подробный
Вам помог этот отзыв?
Д
Данил Т.
27 января 2026
Чертежи все в наборе. Не много на путано в сборке.
Вам помог этот отзыв?
А
Александр В.
6 октября 2025
Заказ пришёл вовремя, качество чертежей отличное!
Вам помог этот отзыв?
П
Павел М.
21 февраля 2026
Чертежи рабочие, собрали все отлично, рекомендую
Вам помог этот отзыв?
А
Адам Я.
22 февраля 2026
продавец молодец 👍 помог все сделал как может 👍
Вам помог этот отзыв?
i
iliya m.
20 ноября 2025
Пришло быстро.Буду разбираться, еще не смотрел.
Вам помог этот отзыв?
В
Владимир С.
7 февраля 2026
В чертежах ссылка ещё на одну оплату чертежей
Вам помог этот отзыв?
А
Алексей К.
18 ноября 2025
Полный комплект чертежей. Быстрая доставка.
Вам помог этот отзыв?
К
Константин Ш.
27 октября 2025
Есть небольшие несоответствие в деталировке
Вам помог этот отзыв?
Александр К.
6 октября 2025
Заказ пришел. Продавец вежлив исполнителен
Вам помог этот отзыв?
А
Андрей А.
16 октября 2025
Отлично, товар пришел быстро и вовремя.
Вам помог этот отзыв?
И
Иван Б.
18 апреля 2026
Отличные чертежи и отличный продавец!
Вам помог этот отзыв?
Е
Евгений С.
15 ноября 2025
все отлично и понятно пришло быстро
Вам помог этот отзыв?
М
Максим М.
13 февраля 2026
отличный товар, рекомендую 👍
Вам помог этот отзыв?
4.6 / 5
Рейтинг формируется на основе актуальных отзывов
5 звёзд
89
4 звезды
4
3 звезды
2
2 звезды
0
1 звезда
7
Лучший ответ
СADLINE - Магазин чертежей
5 декабря 2025
Приветствую! 3 листа
Вам помог этот ответ?
СADLINE - Магазин чертежей
10 октября 2025
Приветствую, Вас!
Верхний диаметр внутрений - 1800мм
Дно- 880мм
Расчитан на 6 человек.
Если нужны другие ращмеры напишите в личные сообщения магазина.
Вам помог этот ответ?
СADLINE - Магазин чертежей
8 октября 2025
Приветствую, Вас!
Без гибки. Расход листов:
1. 1250х2500х2мм - 3 листа
2. 1500х2400х4(5)мм - 1лист
Вам помог этот ответ?
СADLINE - Магазин чертежей
23 октября 2025
Доброй ночи, Виктор!
Лепестнки привариваются на прихватки ко дну под углом примерно 40 градусов. После постепено поднимая их делаются прихватки через 100мм примерно. В самом конце чтобы сомкнуть края и не использовать стяжки делаются два рычага из проф. трубы как вилка и один внутри чаши вставляет эты рычаги сверху в лепестки возле края и натягиват, сварщик фиксирует сваркой.
Напишите мне в личку свой номер я скину Вам видео по сборке из нашего цеха.
Вам помог этот ответ?
Чертежи купели (банного чана) Полярный 6
9 октября 2025
СADLINE - Магазин чертежей
9 октября 2025
Все детали в чане слеланы под сварку без гибки и вальцовки. Лепесток сам цельный, но верхний бортик на который ложиться доска привариваривается.
Если Вам нужны чертежи под гибку или изменить размеры печи, чаши и т.д. напишите нам в личку и мы обсудим детали.
Вам помог этот ответ?
Чертежи купели (банного чана) Полярный 6
9 октября 2025
СADLINE - Магазин чертежей
9 октября 2025
Здравствуйте, да подходит для лазерной резки. Детали в формате DXF
Вам помог этот ответ?
Чертежи купели (банного чана) Полярный 6
9 октября 2025
СADLINE - Магазин чертежей
9 октября 2025
Приветствую! Да раскрой есть в PDF, образец как можно разложить детали на листе. Раскрой сделан в Pronest 2019 для плазмы, но Вы без проблем можете сделать раскрой в любой другой аналогичной програме, в том числе и для лазерной резки так как детали в файле присутствуют и в формате DXF.
Вам помог этот ответ?
Чертежи купели (банного чана) Полярный 6
26 сентября 2025
СADLINE - Магазин чертежей
23 октября 2025
Приветствую, Вас!
При заказе укажите адресную доставку, после чего мы в этот же день отправим Вам на эл. почту или мессенджер комплект чертежей в эл. виде.
Вам помог этот ответ?
СADLINE - Магазин чертежей
22 сентября 2025
Какой размер Вам нужно?
Вам помог этот ответ?
Чертежи купели (банного чана) Полярный 6
23 октября 2025
СADLINE - Магазин чертежей
23 октября 2025
Печь вариться из 4 или 5мм, этой толщины хватит с большим запасом что бы держать чашу.
Если чан будет стоять на ровной поверхности, то дополнительной опоры не нужно, диаметр печи 1000мм.
Чаша обязательно приваривается к печи.
Напишите в личку могу проконсультировать по телефону, если остались вопросы.
Вам помог этот ответ?
Как правильно задавать вопросы?
Будьте вежливы и спрашивайте о товаре, на карточке которого вы находитесь
Если вы обнаружили ошибку в описанием товара, воспользуйтесь функцией
Как отвечать на вопросы?
Отвечать на вопросы могут клиенты, купившие товар, и официальные представители.
Выбрать «Лучший ответ» может только автор вопроса, если именно этот ответ ему помог.
