Амперметр Э8030 2000А

Амперметр Э8030 на 2000А — это щитовой аналоговый стрелочный прибор электромагнитной системы, предназначенный для измерения силы переменного тока частотой 50 Гц в силовых электрических цепях.

Поскольку измерять ток величиной до 2000 Ампер напрямую через внутренние элементы прибора технически невозможно, данный амперметр подключается исключительно трансформаторным способом. На его шкалу нанесены деления до 2000А, но сам измерительный механизм рассчитан на стандартный ток 5А.

Ключевые технические характеристики

• Тип измеряемого тока: переменный (AC).
• Предел измерений: 0–2000 А.
• Способ подключения: через внешний трансформатор тока 2000/5 А.
• Класс точности: 2,5 (допустимая погрешность составляет 2,5% от верхнего предела шкалы).
• Габаритные размеры: 80×80×70 мм (лицевая панель квадратная).
• Собственная потребляемая мощность: не более 1,5 Вт.
• Температурный диапазон: работоспособен от -50 °C до +60 °C.
• Масса: около 0,25 кг.

Особенности монтажа и подключения

• Трансформатор тока: для корректной работы устройства вам обязательно потребуется измерительный трансформатор тока с коэффициентом трансформации 2000/5. Он не входит в стандартный комплект поставки амперметра и приобретается отдельно.

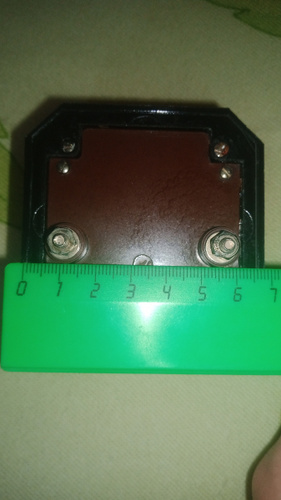

• Схема включения: первичная обмотка трансформатора (или силовая шина, проходящая сквозь него) включается последовательно в разрыв измеряемой цепи. Вторичная обмотка трансформатора (клеммы И1 и И2) напрямую подключается к двум токоведущим выводам на задней стенке амперметра.
• Безопасность: строго запрещается размыкать вторичную цепь работающего трансформатора тока, так как это приведет к возникновению опасного высокого напряжения на его клеммах.
