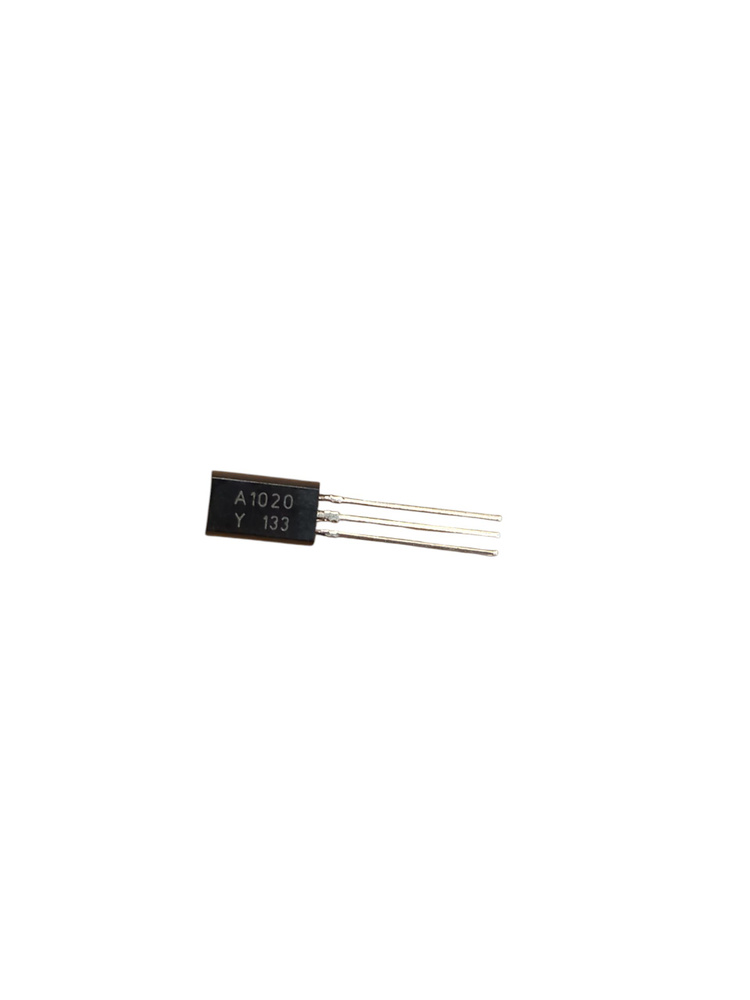

2SA1020 транзистор

Биполярный транзистор, характеристики PNP U=50В, I=2A, Р=0.9Вт, f=100МГц

Наименование производителя: 2SA1020

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.9 W

Макcимально допустимое напряжение коллектор-база (Ucb): 50 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V

Макcимальный постоянный ток коллектора (Ic): 2 A

Предельная температура PN-перехода (Tj): 150 °C

Граничная частота коэффициента передачи тока (ft): 100 MHz

Ёмкость коллекторного перехода (Cc): 40 pf

Статический коэффициент передачи тока (hfe): 70

Корпус транзистора: TO92

2SA1020 — это кремниевый эпитаксиально-планарный биполярный PNP транзистор средней мощности, предназначенный для работы в цепях переключения и усилителях высокой частоты. Он выпускается преимущественно в корпусе TO-92MOD (удлиненный вариант классического TO-92) и часто используется в паре с NPN-комплементарным транзистором 2SC2655.

Основные характеристики (Справочные данные)

• Тип проводимости: PNP
• Максимальное напряжение коллектор-база (\(V_{CBO}\)): -50 В
• Максимальное напряжение коллектор-эмиттер (\(V_{CEO}\)): -50 В
• Максимальное напряжение эмиттер-база (\(V_{EBO}\)): -5 В
• Максимальный постоянный ток коллектора (\(I_{C}\)): -2 А (импульсный до -4 А)
• Рассеиваемая мощность (\(P_{C}\)): 0.9 Вт (900 мВт)
• Граничная частота (\(f_{T}\)): от 100 МГц
• Цоколевка (расположение выводов): Если смотреть на плоскую сторону транзистора с маркировкой, выводы слева направо: 1 — Эмиттер (E), 2 — Коллектор (C), 3 — База (B).

Область применения

Транзистор разработан для узлов, где требуются относительно высокие токи (до 2 А) при компактных размерах:

• Выходные каскады аудиоусилителей малой и средней мощности.
• Драйверы управления реле, соленоидами и маломощными электродвигателями.
• Импульсные преобразователи и стабилизаторы напряжения.
• Схемы переключения (ключи) в телевизорах, аудиосистемах и бытовой технике.

Как проверить транзистор 2SA1020 мультиметром

Поскольку транзистор имеет PNP-структуру, его условная модель представляет собой два диода, соединенных вместе положительными выводами (анодами) на базе. Соответственно, база является «управляющим минусом».

Переключите мультиметр в режим проверки диодов.

1. Проверка переходов Б-Э и Б-К (Основной тест)

• Подключите черный (минусовой) щуп мультиметра к Базе (вывод 3).
• Красным (плюсовым) щупом коснитесь сначала Эмиттера (вывод 1), затем Коллектора (вывод 2).
• Результат: В обоих случаях прибор должен показать падение напряжения в диапазоне 0.6 В - 0.7 В (на экране отобразится 600–700).

2. Проверка на обратный ток (Проверка запертого состояния)

• Поменяйте щупы местами: красный (плюсовой) щуп зафиксируйте на Базе (вывод 3).
• Черным щупом коснитесь поочередно Эмиттера и Коллектора.
• Результат: Измерительный прибор должен показать бесконечное сопротивление (на экране 1 или OL).

3. Проверка канала К-Э (Проверка на пробой)

• Подключите щупы к выводам Коллектора (2) и Эмиттера (1) в обоих направлениях (сначала красный на К, черный на Э, затем наоборот).
• Результат: В обоих направлениях прибор должен показать бесконечность (1 или OL). Если прибор пищит или показывает близкое к нулю значение — транзистор пробит.

✅ Итог проверки

Если транзистор исправен, он проводит ток только тогда, когда на базе находится черный (минусовой) щуп, а между коллектором и эмиттером тока нет в обоих направлениях.
